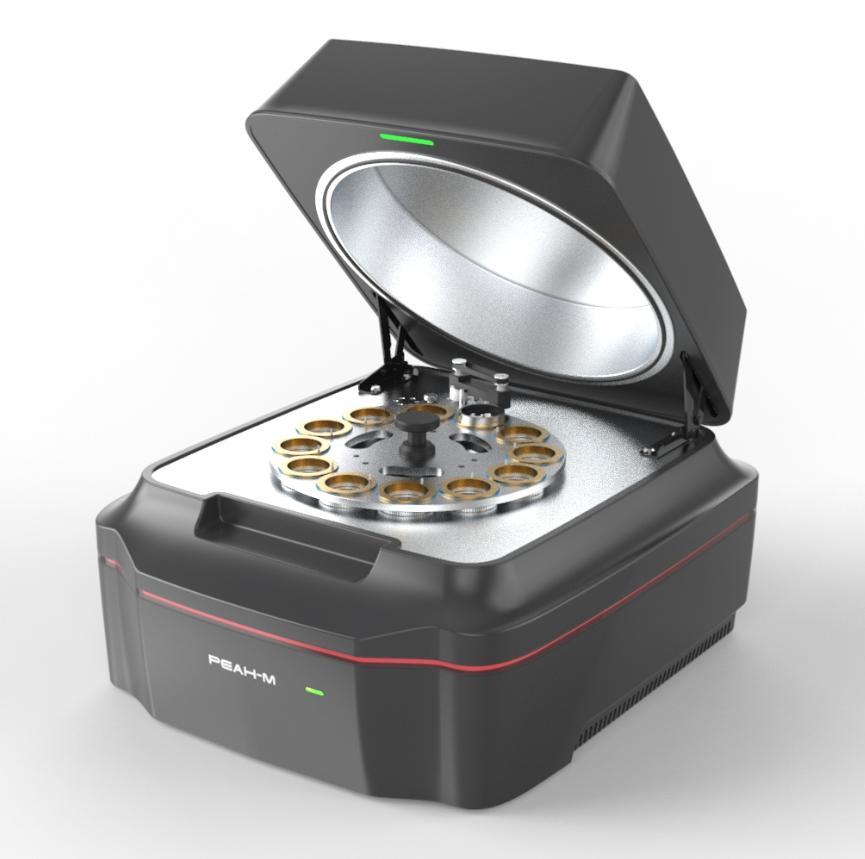

Универсальный рентгенофлуоресцентный спектрометр РЕАН

• Экспрессность
• Пределы обнаружения от 1 ppm (10^-4%)
• Анализ элементов от ⁶С до ⁹²U одновременно
• Возможность неразрушающего анализа крупногабаритных образцов
• Автоматизация анализа (автосамплер до 144 образцов)

Прибор предназначен для экспрессного неразрушающего элементного рентгенофлуоресцентного анализа твёрдых, жидких и порошковых веществ. Возможно измерение как подготовленных монолитных, порошковых и прессованных в таблетки проб, так и образцов без предварительной пробоподготовки любых форм и размеров. Одновременно определяемые элементы: от ⁶С до ⁹²U.

• Универсальный рентгенофлуоресцентный спектрометр
• Одновременно определяемые элементы: от ⁶С до ⁹²U
• Диапазон определения содержаний химических элементов: от 1 ppm до 100%
• Жидкие и твердые образцы различных форм и неограниченных размеров
• Измерения на воздухе, в вакууме и гелиевой среде
• Осветитель и видеокамера для визуального контроля области измерения
• Автоматическая смена фильтров первичного излучения
• Автоматический сменщик образцов – возможность загрузки до 144 образцов
• Автоматический качественный и количественный анализ
• Количественный анализ методом фундаментальных параметров без использования стандартных образцов

Принцип действия анализатора основан на возбуждении атомов пробы и последующей регистрации спектра рентгеновской флуоресценции материала исследуемого образца. Энергии характеристических линий спектра соответствуют химическим элементам, содержащимся в образце, а их интенсивность пропорциональна концентрации соответствующих элементов.

В качестве источника первичного рентгеновского излучения используется рентгеновская трубка с боковым окном. При необходимости между пробой и рентгеновской трубкой автоматически устанавливается один из фильтров первичного излучения. Фильтры позволяют повысить чувствительность спектрометра для определенных элементов. В зависимости от объекта и задачи возможна смена коллиматоров первичного излучения, позволяющих формировать пятно облучения нужного размера. При облучении образца рентгеновским излучением происходит возбуждение атомов анализируемого вещества с последующим испусканием ими характеристического излучения. Флуоресцентное излучение регистрируется кремниевым дрейфовым детектором с охлаждением элементами Пельтье, сигнал с которого обрабатывается электронной схемой и преобразуется в спектр. Положения пиков в спектре соответствуют характеристическим линиям элементов, а амплитуда (площадь) пиков пропорциональна интенсивности излучения.

Рентгеновская трубка и детектор расположены под пробой, что позволяет зафиксировать расстояние между пробой и детектором и улучшить воспроизводимость результатов измерений. Пробы в кюветах помещают в измерительную камеру. Кюветы диаметром 42 мм (одноместные) с пробами можно измерять с автоматическим вращением для усреднения результата по поверхности пробы. Крупные образцы, которые не помещаются в кюветы, можно разместить на верхней панели прибора после снятия автоматического сменщика проб и верхней части измерительной камеры. В этом случае используется специальная вставка, не позволяющая предмету упасть в измерительную камеру, а на верхнюю панель анализатора устанавливается защитный экран. Для визуального контроля области анализа в приборе установлены осветитель и видеокамера.

Для определения «легких» элементов (от ⁶С до ²⁰Ca) из объема измерительной камеры форвакуумным насосом откачивают воздух. При невозможности проведения измерений в вакууме, например, как в случае анализа жидких и крупногабаритных образцов (со снятой верхней частью измерительной камеры), измерения проводят в гелиевой среде.

Автоматическую установку кювет в измерительную камеру выполняет сменщик проб (опционально). Он представляет собой автоматизированный трехкоординатный манипулятор. Кюветы с пробами устанавливаются в сменные поддоны. Одновременно на прибор можно установить 2 поддона. В них можно помещать кюветы различного размера от 10 до 40 мм в диаметре. Максимальная ёмкость автосамплера — 144 образца.

Анализатор сопряжен с компьютером. Управление и контроль за состоянием спектрометра происходит с помощью специального программного обеспечения. Различные режимы работы программного обеспечения позволяют проводить измерения и обрабатывать спектральную информацию как для рутинных анализов, так и для научных исследований.
