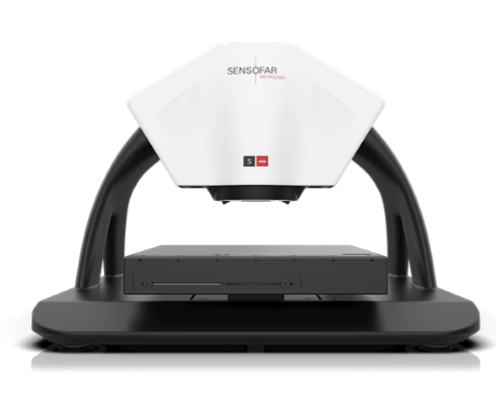

Оптический 3D профилометр для больших образцов S wide

Новый S wide производства SENSOFAR (Испания)  - 3D оптическая измерительная система для образцов большой площади на основе метода Fringe projection profilometry.

Получение профиля размером 300х300 мм всего менее чем за 1 минуту.
Максимальная область сканирования: до 300х300 мм2
Источики света: 530 нм (зеленый) и 460 нм (голубой)
Рабочее расстония: 80 мм
Поле зрения 34.7 x 29.1 мм
Измерение образца с высотой профиля до 40 мм за один скан без сканирования по Z.
Лучшая замена цифровой микроскопии.

Применение:

• Машиностроение и авиакосмическая отрасль
• Перспективные технологии
• Археологи и палеонтология
• Материаловедение
• Потребительская электроника и печатные платы
• Медицинская техника
• Формовка и шампы
• Оптика
• Часовая промышленность

Применяемые технологии:
Проекционная профилометрия (Fringe Projection)






Особенности

• Область измерения: 300х300 мм.
• Рабочее расстояние: 80 мм.
• Оптическое разрешение: 9,35 мкм
• Измерение образцов больших размеров (до 300х300 мм)
• Очень высокая скрость измерения и профилирования образца
• Максимальная высота образца: 105 мм.
• Разрешение микродисплея: 0.001 мкм.
• Метод измерения (Fringe Projection (Gray code & Slit, Gray code & Phase Shift)
• S wide разработан для получения быстрых неинвазивных измерений микро и макро поверхностей различных конфигураций больших размеров.
• Столики для S wide с перемещением: 150x150 ручной, Моторизованные 154х154 мм или 300х300 мм
• Мощное программное обеспечение SensoSCAN 7.0
