OCA 25 — универсальный измерительный прибор для измерения краевого угла и анализа формы капли.
Стол для образцов ОСА 25 регулируется во всех трех направлениях в пространстве с помощью прецизионных осей с маховиками . Следовательно, всегда гарантируется быстрое и точное ручное позиционирование образца, даже при использовании высокопроизводительных температурных камер, таких как электрический блок контроля температуры TEC 700 .
Анализ даже самых быстрых процессов возможен с записью до 3250 кадров/с с использованием объектива с 6,5-кратным зумом и высокопроизводительной камеры с интерфейсом USB 3 . Следовательно, краевые углы на адсорбирующих поверхностях, таких как ткани или порошки, могут быть надежно измерены.
Для дозирования жидкостей могут использоваться ручные одинарные и двойные системы прямого дозирования SD-DM и DD-DM, а также электронные многократные системы прямого дозирования DDE/x . Последние могут позиционировать в электронном виде от одного до четырех модулей электронных шприцев ESr-N .
Кроме того, система дозирования нанолитров может быть использована для получения очень мелких капель жидкости. Даже это не проблема для OCA 25 благодаря оптике высокого разрешения.
Методы анализа
- метод лежащей капли (sessile drop)
- метод висящей капли (pendant drop)
- метод осциллирующей капли (oscillating drop)
- метод мениска (lamella method)
- метод смачивания одиночного волокна (wetted fiber)
- метод лежащей капли на одиночном волокне (sessile fiber drop)
- метод пленённого пузырька (captive bubble)

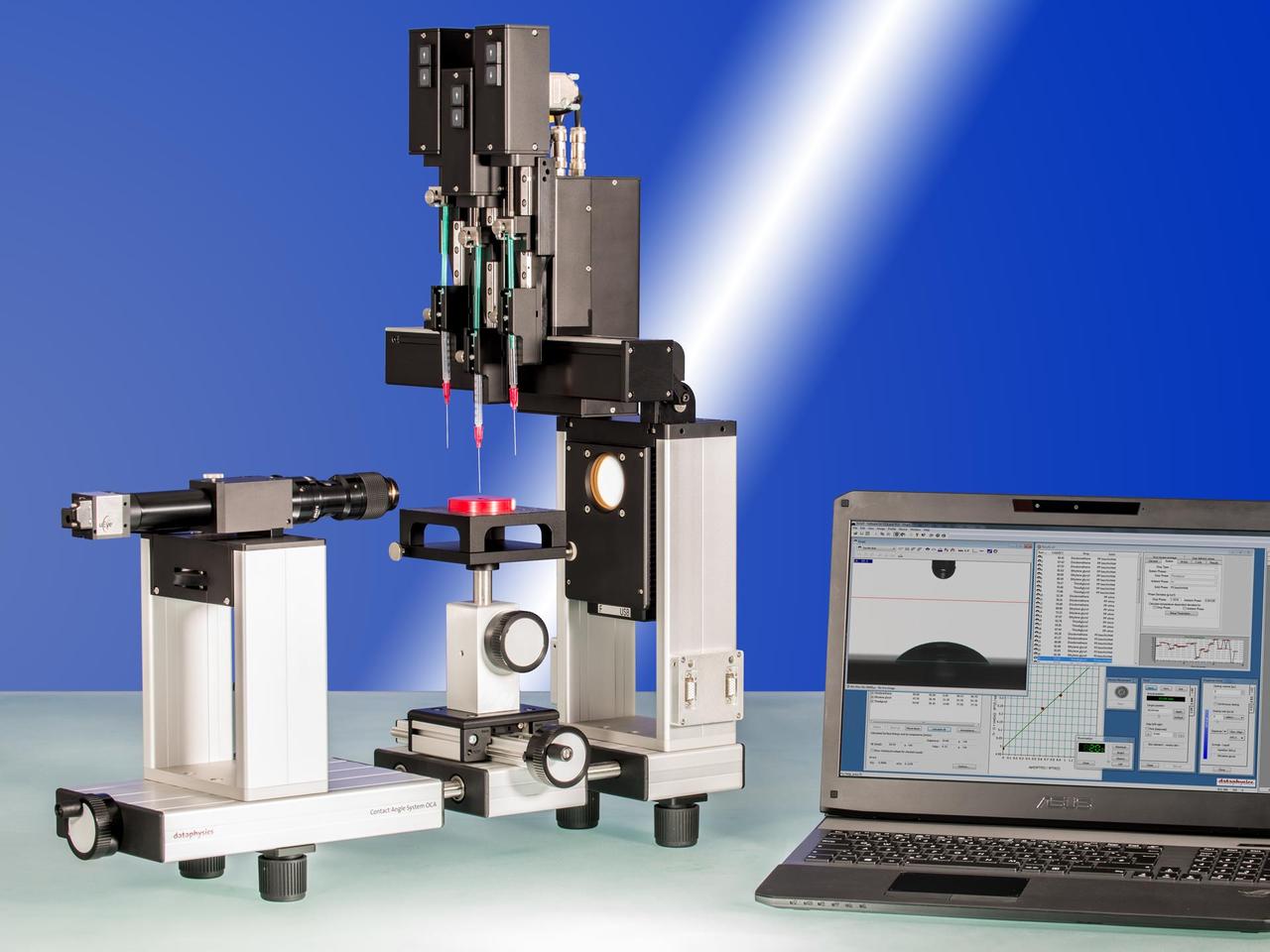

OCA 25 с системой прямого дозирования
- универсальный аналитический прибор для измерения смачиваемости
- предметный столик механически перемещается по трём осям
- автоматическое дозирование жидкостей с подключением до трёх дозирующих модулей
- дополнение прибора термокамерами для работы в пределах температур -30...700 °C
- опционально возможно подключение видеосистемы для наблюдения сверху за расположением капли на образце
- возможно дополнение прибора наклонным модулем TBU 95/100
Для работы с образцами нестандартных размеров модель OCA 25 выпускается в следующих модификациях:
- OCA 25L — с длинными осями X и Y для больших образцов
- OCA 25H — со специальным предметным столиком для высоких и тяжёлых образцов
Решения для особых задач:
OCA 25-PMC 750 создан для анализа межфазного натяжения и краевого угла смачивания в условиях повышенного давления (до 750 bar) и повышенной температуры (до 200 °C).
OCA 25-HTV 1800 позволяет осуществлять измерение краевого угла в высокотемпературной печи при температурах до 1800 °C и в вакууме до 0,00001 mbar или в атмосфере защитного газа.
Программное обеспечение для эффективной работы
Программное обеспечение SCA создано по модульному принципу для всех моделей OCA для работы в оперативной системе Microsoft Windows®.
Модули программного обеспечения
- SCA 20: определение статического/динамического краевого угла и гистерезиса краевого угла
- SCA 21: определение свободной поверхностной энергии и её компонентов, расчёт прогноза смачиваемости и работы адгезии
- SCA 22: определение поверхностного/межфазного натяжения и их составляющих
- SCA 23: определение краевого угла смачивания методом жидкостных мостиков (анализ поверхности контактных линз)
- SCA 26: анализ поведения осциллирующей висящей капли
SCA 20 — Краевой угол
- измерение и графическое отображение статического и динамического краевого угла на плоских, вогнутых и выпуклых поверхностях
- автоматическое измерение гистерезиса краевого угла
- видеозапись процессов смачивания
- статистика и анализ ошибок
- банк данных жидкостей и твёрдых тел
SCA 21 — Поверхностная энергия
- анализ свободной поверхностной энергии и её компонентов (например, дисперсной и полярной составляющих) по девяти различным теориям
- расчёт и графическое отображение прогноза смачиваемости «Wetting Envelope» и построение диаграмм зависимости адгезии от краевого угла
SCA 20 и SCA 21: анализ смачиваемости
SCA 22 — Поверхностное и межфазное натяжение
- анализ поверхностного и межфазного натяжения, а также полярной и дисперсной составляющих по форме висящей капли
SCA 23 — Анализ жидкостных мостиков
- расчёт поверхностного и межфазного натяжения по контуру мениска
- анализ жидкостных мостиков в трёхфазных системах
SCA 26 — Осцилляция / Релаксация
- расчёт реальной и мнимой части модуля поверхностного натяжения, базирующийся на анализе колеблющейся висящей капли
Технические характеристики
Максимальные габариты образца (Д×Ш×В), мм |
220×∞×70 |
330×∞×70 (OCA 25L) |
Размеры предметного столика (Д×Ш), мм |
100×100 |
Перемещение предметного столика (X-Y-Z), мм |
100×104×42 |
220×159×42 (OCA 25L) |
Краевой угол |
0...180°; ±0,1° точность видеосистемы |
Поверхностное и пограничное натяжение |
0,01...2000 мН/м; разрешение: мин. ±0,01 мН/м |
Максимальный вес образца, кг |
3,0; 15,0 — при зафиксированном столике |
Оптика |
объектив с шестикратным увеличением и встроенным фокусом (±6 мм) |
безгистерезисное LED-освещение, регулирование интенсивности посредством программного обеспечения, компенсация температурного дрейфа |
Видеосистема |
камера |
USB 3.0 |
максимальное разрешение, пикселей |
2048×1088 |
максимальная скорость съёмки, кадров/сек |
2450 |
поле зрения, мм |
2,50×1,32...16,09×8,54 |
искажение изображения, % |
< 0,05 |
Электропитание |
100...240 В, переменный ток 50...60 Гц |
Потребляемая мощность, Вт |
70 |
Габаритные размеры (Д×Ш×В), мм |
660×220×365 |
725×285×365 (OCA 25L) |
Масса, кг |
16 |
18 (OCA 25L) |
Комплектующие
- ручные системы прямого дозирования SD-DM и DD-DM
- электронные системы прямого дозирования DDE/x
- до шести электронных шприц-модулей ESr
- электронный наклонный модуль TBU 95
- электронный поворотный столик с вакуумной фиксацией ETTr/VAC
- климатические камеры (-30...700 °C)
- модуль нагрева дозирующего капилляра NHD (до 700 °C)
- фиксаторы плёнок FSH 30 и FSC 80/150
- столик с фиксирующими зажимами STC 100
- столик для плёнок с магнитными зажимами FHM 100
- фиксатор единичных волокон FHO 40plus
- присасывающая пластина SP 100 для фиксации гибких образцов
- генератор осциллирующих капель ODG 20
- ячейка электросмачивания EWP 100
- система наблюдения за образцом сверху TV-VS
- генераторы влажности HGG 20 и HGG 30 для измерения краевого угла на всех приборах группы ОСА в зависимости от влажности окружающего образец воздуха
