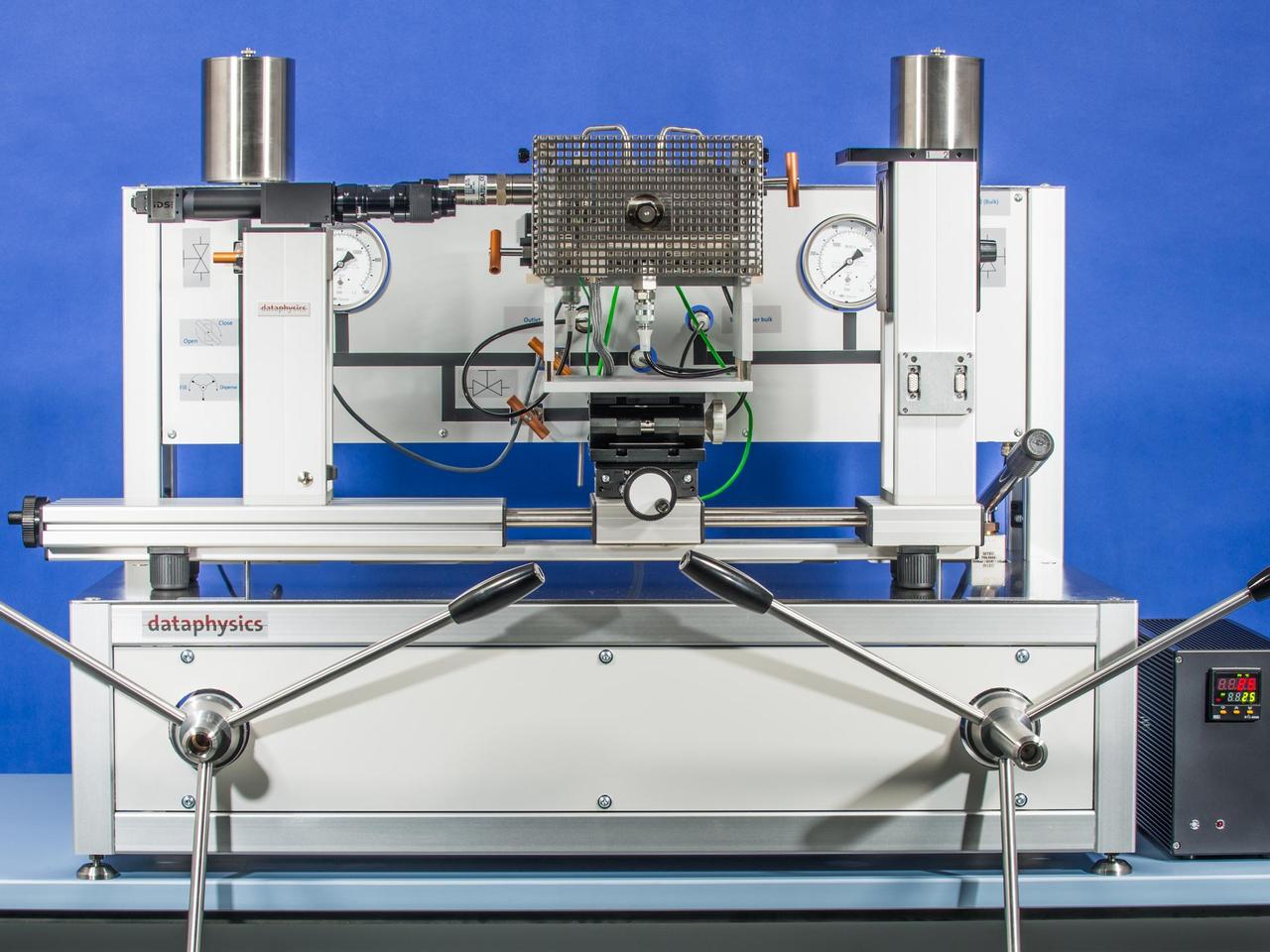

Прибор для определения краевого угла смачивания в особых условиях OCA 25-PMC 750

Прибор для определения краевого угла смачивания и межфазного натяжения в условиях высокого давления и температуры OCA 25-PMC 750

OCA 25-PMC 750 создан для анализа межфазного натяжения и краевого угла смачивания в условиях повышенного давления (до 750 bar) и повышенной температуры (до 200 °C).

• рабочее давление до 750 бар / 10878 psi
• рабочая температура до 200 °C
• система перемещения образца внутри камеры, максимальный размер образца 15×20×3 мм

Система перемещения образца предназначена для измерения краевого угла и поверхностного/межфазного натяжения в условиях высокой температуры и давления, например, в пластовых условиях.

Отличительные характеристики OCA 25-PMC 750

Измерительная система высокого давления OCA25-PMC750 представляет собой специальную модель прибора OCA 25 для измерения межфазного натяжения и краевого угла в условиях высокого давления и температуры.

Система позволяет проводить анализ при давлении до 750 бар и температуре до 200 °C. Это элегантное техническое решение позволяет измерять в том числе межфазное натяжение между раствором ПАВ и сырой нефтью или смачиваемость породы нефтью в условиях скважины.

Компоненты и комплектующие

Система OCA 25-PMC 750 состоит из следующих компонентов:

• камера высокого давления с оптическим сапфировым стеклом
• модуль высокого давления для создания и контроля давления внешней жидкой фазы и капли
• регулятор температуры для контроля температуры в камере
• съёмная магнитная система позиционирования твёрдых образцов
• набор игл различного диаметра для различных значений межфазного натяжения
• оптическая измерительная система с регулируемым углом обзора и фокусом
• безгистерезисное освещение LED с ручной и электронной регулировкой интенсивности

иглы дозирования жидких образцов

магнитная система позиционирования твёрдых образцов

камера высокго давления

Технические характеристики

Программное обеспечение для эффективной работы

Программное обеспечение SCA создано по модульному принципу для всех моделей OCA для работы в оперативной системе Microsoft Windows®.

Модули программного обеспечения

• SCA 20: определение статического/динамического краевого угла и гистерезиса краевого угла
• SCA 22: определение поверхностного/межфазного натяжения и их составляющих

SCA 20 — Краевой угол

• измерение и графическое отображение статического и динамического краевого угла на плоских, вогнутых и выпуклых поверхностях
• автоматическое измерение гистерезиса краевого угла
• сохранение видеосеквенций
• статистика и анализ ошибок
• банк данных жидкостей и твёрдых тел

SCA 22 — Поверхностное натяжение

• анализ поверхностного натяжения по форме висящей капли
