Прибор для определения краевого угла смачивания и межфазного натяжения OCA 50

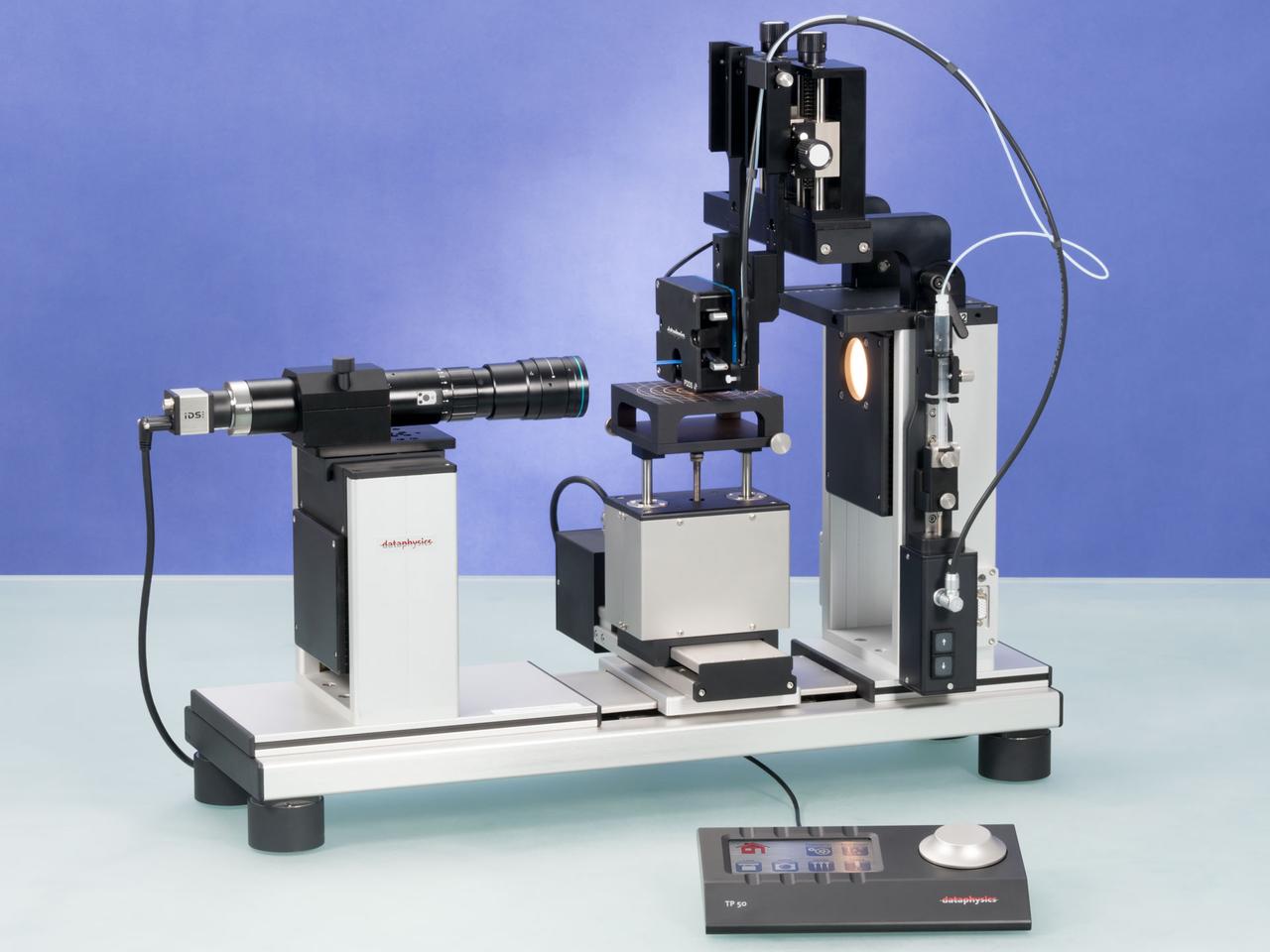

OCA 50 — это полностью автоматический измерительный прибор, который поможет существенно сэкономить время анализируя смачиваемость твердых поверхностей и поверхностную энергию твердых тел.

Стол для образцов OCA 50 можно позиционировать во всех трех направлениях в пространстве с помощью высокопроизводительных электронных осей с исключительной скоростью и высочайшей точностью .

В сочетании с электронной системой многократного прямого дозирования DDE/x и используя до четырех электронных шприцевых модулей ESr-N определение параметров поверхности может быть существенно ускорено.

Автоматизация измерений стала проще, чем когда-либо прежде, благодаря интуитивно понятному программному обеспечения SCA и его визуальной системе позиционирования капель. Следовательно, можно определить, например, поверхностную энергию с четырьмя испытательными жидкостями в различном положении даже больших образцов без какого-либо ручного вмешательства пользователя. Это облегчает полное и автоматизированное картирование образцов.

Для картирования кремниевых пластин доступны электронные поворотные столы с вакуумной фиксацией. Они позволяют получить доступ к любому положению для измерения контактного угла, даже на 12-дюймовых пластинах.

В любом случае 6,5-кратный зум-объектив и высокопроизводительная камера с интерфейсом USB 3 обеспечивают оптимальные изображения нанесенных капель.

Для быстрого и интуитивно понятного управления устройством, даже во время сложных измерений, панель управления TP 50 с сенсорным экраном и прецизионным колесом управления входит в комплект поставки каждого OCA 50.

• стол для образцов, регулируемый во всех трех направлениях в пространстве с высокопроизводительными электронными осями
• высокоэффективный 6,5-кратный зум-объектив
• встроенная непрерывная точная фокусировка и регулируемый угол наблюдения
• видео измерительная система с высокопроизводительной камерой с интерфейсом USB 3
• Светодиодное освещение с ручной и программной регулировкой интенсивности, включая автоматическую компенсацию температурного дрейфа
• в комплекте панель управления TP 50 с сенсорным экраном и прецизионным колесиком управления

Методы анализа

• метод лежащей капли (sessile drop)
• метод висящей капли (pendant drop)
• метод осциллирующей капли (oscillating drop)
• метод мениска (lamella method)
• метод смачивания одиночного волокна (wetted fiber)
• метод лежащей капли на одиночном волокне (sessile fiber drop)
• метод пленённого пузырька (captive bubble)

Программное обеспечение для эффективной работы

Программное обеспечение SCA создано по модульному принципу для всех моделей OCA для работы в Microsoft Windows®.

Модули программного обеспечения

• SCA 20: определение статического/динамического краевого угла и гистерезиса краевого угла
• SCA 21: определение свободной поверхностной энергии и её компонентов, расчёт прогноза смачиваемости и работы адгезии
• SCA 22: определение поверхностного/межфазного натяжения и их составляющих
• SCA 23: определение краевого угла смачивания методом жидкостных мостиков (анализ поверхности контактных линз)
• SCA 26: анализ поведения осциллирующей висящей капли

SCA 20 — Краевой угол

• измерение и графическое отображение статического и динамического краевого угла на плоских, вогнутых и выпуклых поверхностях
• автоматическое измерение гистерезиса краевого угла
• сохранение видеосеквенций
• статистика и анализ ошибок
• банк данных жидкостей и твёрдых тел

SCA 21 — Поверхностная энергия

• анализ свободной поверхностной энергии и её компонентов (например, дисперсной и полярной составляющих) по девяти различным теориям
• расчёт и графическое отображение прогноза смачиваемости «Wetting Envelope» и построение диаграмм зависимости адгезии от краевого угла

SCA 20 и SCA 21: анализ смачиваемости

SCA 22 — Поверхностное и пограничное натяжение

• анализ поверхностного и межфазного натяжения, а также полярной и дисперсной составляющих по форме висящей капли

SCA 23 — Анализ жидкостных мостиков

• расчёт поверхностного и межфазного натяжения по контуру мениска
• анализ жидкостных мостиков в трёхфазных системах

SCA 26 — Осцилляция / Релаксация

• расчёт реальной и мнимой части модуля поверхностного натяжения, базирующийся на анализе колеблющейся висящей капли

Технические характеристики

Камера ТЕС 700 для измерений при температурах до 700 °с

Комплектующие

• ручные системы прямого дозирования SD-DM и DD-DM
• электронные системы прямого дозирования DDE/x
• до шести электронных шприц-модулей ESr
• электронный наклонный модуль TBU 95
• электронный поворотный столик с вакуумной фиксацией ETTr/VAC
• климатические камеры (-30...700 °C)
• модуль нагрева дозирующего капилляра NHD (до 700 °C)
• фиксаторы плёнок FSH 30 и FSC 80/150
• столик с фиксирующими зажимами STC 100
• столик для плёнок с магнитными зажимами FHM 100
• фиксатор единичных волокон FHO 40plus
• присасывающая пластина SP 100 для фиксации гибких образцов
• генератор осциллирующих капель ODG 20
• ячейка электросмачивания EWP 100
• система наблюдения за образцом сверху TV-VS
• генераторы влажности HGG 20 и HGG 30 для измерения краевого угла на всех приборах группы ОСА в зависимости от влажности окружающего образец воздуха
