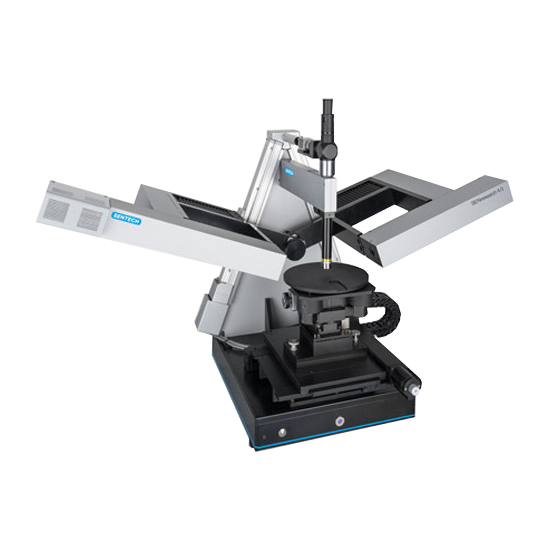

Исследовательские спектроскопические эллипсометры SENresearch 4.0

Самый широкий спектральный диапазон и самое высокое спектральное разрешение

Спектроскопический эллипсометр SENresearch 4.0 охватывает самый широкий спектральный диапазон от 190 нм (глубокий УФ) до 3500 нм (БИК). Предлагается высокое спектральное разрешение для анализа даже толстых пленок толщиной до 200 мкм с использованием FTIR-эллипсометрии.

Отсутствие движущихся частей с принципом SSA

Во время сбора данных отсутствуют движущиеся оптические детали, что обеспечивает наилучшие результаты измерений. Принцип работы анализатора пошагового сканирования ( SSA ) является уникальной особенностью спектроскопического эллипсометра SENresearch 4.0 .

Полная матрица Мюллера благодаря инновационному дизайну 2C

Расширение принципа SSA инновационной конструкцией 2C позволяет измерять полную матрицу Мюллера. Конструкция 2C представляет собой недорогой аксессуар, который можно модернизировать в полевых условиях.

Комплексное программное обеспечение для эллипсометрии SpectraRay/4

SpectraRay /4 — это полнофункциональный программный пакет для расширенного анализа материалов. SpectraRay/4 включает интерактивный режим для исследований с управляемым графическим пользовательским интерфейсом и режим рецептов для обычных приложений.

SENresearch 4.0 — это новый спектроскопический эллипсометр SENTECH. Каждый отдельный спектроскопический эллипсометр SENresearch 4.0 представляет собой индивидуальную конфигурацию спектрального диапазона , опций и аксессуаров , которые можно обновить в полевых условиях .

SENresearch 4.0 использует быструю FTIR-эллипсометрию для NIR до 2500 нм или 3500 нм соответственно. Он обеспечивает широчайший спектральный диапазон с лучшим соотношением сигнал/шум и самым высоким выбираемым спектральным разрешением. Можно измерять кремниевые пленки толщиной до 200 мкм. Скорость измерения FTIR-эллипсометрии сравнима с конфигурациями диодной матрицы, которые также можно выбрать до 1700 нм.

Новый моторизованный пирамидальный гониометр имеет диапазон углов от 20 до 100 градусов. Оптические энкодеры обеспечивают высочайшую точность и долговременную стабильность настроек угла. Плечи спектроскопического эллипсометра можно перемещать независимо для рефлектометрических измерений и измерений пропускания с угловым разрешением.

SENresearch 4.0 работает по принципу анализатора пошагового сканирования ( SSA ). SSA отделяет измерение интенсивности от механического движения, что позволяет анализировать даже грубые образцы. Все оптические части находятся в состоянии покоя во время сбора данных. Кроме того, SENresearch 4.0 включает режим быстрого измерения для картографирования и применения на месте.

Индивидуальные эллипсометры SENresearch 4.0 можно настроить для стандартных и расширенных приложений. Примерами являются пакеты диэлектрических слоев, текстурированные поверхности, оптические и структурные (3D) анизотропные образцы. Предустановленные рецепты предусмотрены для большого разнообразия  приложений.

СпектраРей/4

SpectraRay/4 — это комплексное программное обеспечение спектроскопического эллипсометра для SENresearch 4.0 . Он включает два режима работы: режим рецепта и интерактивный режим . Режим рецепта позволяет легко выполнять рутинные приложения. Интерактивный режим проводит эллипсометрические измерения с помощью интерактивного графического пользовательского интерфейса.
