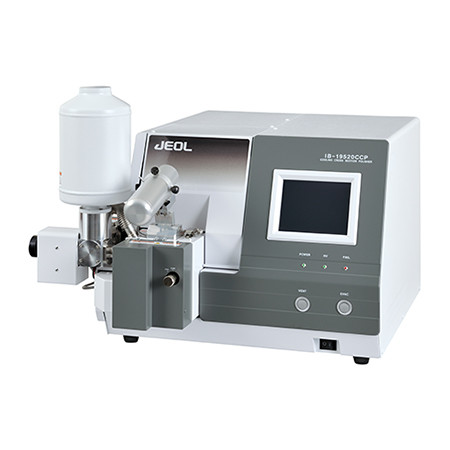

Устройство для полировки поперечных сечений представляет собой устройство для подготовки исходных поперечных сечений образца для сканирующего электронного микроскопа (СЭМ) , электронно-зондового микроанализатора (EPMA) или микрозонда Оже. Использование нового метода использования широкого пучка ионов Ar+ и экранирующей пластины позволило получить поперечные сечения без артефактов и искажений с меньшими затратами времени и навыков, чем в предыдущих методах. |
Устройство может создавать поперечные сечения различных материалов, таких как металлы, керамика, пластмассы и т. д., и используется в различных областях.
Высокая скорость фрезерования поперечного сечения, достигаемая новым источником ионов: 1,2 мм/ч или более ＊2
( в 2,4 раза больше, чем предыдущая скорость фрезерования).
Высокопроизводительная фрезерная система оптимизирует электроды источника ионов и позволяет использовать более высокие ускоряющие напряжения, тем самым улучшая плотность тока ионного пучка.
Наш недавно разработанный ионный источник обеспечивает высокую скорость фрезерования поперечного сечения 1,2 мм/ч и более (в 2,4 раза больше, чем предыдущая скорость фрезерования).
Образец: Кремниевая пластина
Ускоряющее напряжение: 10 кВ
Время измельчения: 1 час
Ускоряющее напряжение: 10 кВ
. Время измельчения: 30 мин
. На правом СЭМ изображен сплав Sn-Bi с температурой плавления 150°C.
Металл с низкой температурой плавления может быть расплавлен из-за тепла обработки; поэтому перед фрезерованием требуется охлаждение металла. Высокопроизводительное фрезерование применяется к термочувствительному образцу, в то время как образец остается охлажденным ＊3 .
Затем за короткое время получают образец поперечного сечения с уменьшенным тепловым повреждением.
Фрезерование плоской поверхности большей площади
Новая высокопроизводительная фрезерная система позволила облучать ионным пучком большую площадь образца.
Плоское фрезерование поверхности эффективно для удаления царапин, образовавшихся на поверхности образца, или кристаллических деформаций, вызванных механической полировкой.
Ускоряющее напряжение: 10 кВ
. Время фрезерования: 20 мин
. Для бетона толщиной 20 мм применялось фрезерование плоской поверхности большой площади.
После фрезерования царапины от полировки и загрязнения были удалены, что позволило четко увидеть частицы камня и цемента, содержащиеся в бетоне.
*1 Эта функция включена в IB-19530CP или IB-19520CCP, которые включают дополнительную спецификацию высокой пропускной способности.
*2 Фрезерование в течение 1 часа, эквивалент кремния, расстояние до края: 100 мкм
*3 Эта функция включена в IB-19520CCP.
*4 Требуется держатель вращения большого образца, IB-11550LSRH.
