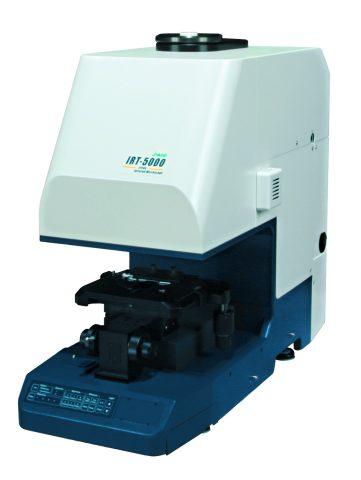

ИК Фурье микроскопы серии IRT-5000

Микроскопы серии IRT-5000 FTIR предоставляют новые функции, которые значительно улучшают анализ инфракрасной микроспектроскопии. Микроскоп IRT-5000 используется со спектрометрами серии FT/IR-4000 или FT/IR-6000, сочетая микро- и макроизмерения FTIR, предлагая самые передовые системы микроскопии и визуализации. Системы обычно используются в среднем ИК-диапазоне для идентификации материалов и криминалистического анализа или в ближнем и дальнем ИК-диапазоне для более фундаментальных исследований.

Описание системы

Микроскоп IRT-5000 FTIR включает в себя автоматическую карусель с выбором кассегренов и преломляющих элементов для наблюдения и измерения. Включен среднедиапазонный детектор MCT (с возможностью установки высокочувствительного детектора DLaTGS с охлаждением на основе элемента Пельтье). Можно установить до двух детекторов для расширения спектрального диапазона микроскопа. Уникальную функцию IQ Mapping можно использовать для картирования коэффициента пропускания/отражения или ATR без необходимости перемещения предметного столика. Дополнительный автоматический столик для образцов XYZ с автофокусом можно использовать для анализа образцов или картирования больших участков образца. Добавление детектора MCT с линейной матрицей обеспечивает очень быстрое картирование и визуализацию, что особенно полезно для динамических экспериментов.

Особенности системы

• IQ Mapping без перемещения предметного столика
• Пакет Spectra Manager™
• KnowItAll® Информатика и поиск в библиотеке
• Продувка (стандарт) Полный вакуум (опция)
• Дополнительное быстрое сканирование с программным обеспечением для интервального анализа
• Ручной или автоматический столик с контролем температуры (криоохлаждение и нагрев)
• Возможность использования двух детекторов и возможность замены пользователем детекторов
• Карусель с несколькими задачами и автоматическим переключением
• Исключительная четкость визуального наблюдения
• Мониторинг IQ для одновременного наблюдения спектра и изображения образца
• Предварительный просмотр спектра для проверки условий перед измерением
• Файл данных включает образец изображения и информацию об диафрагме.

IRT-5100: ИК-Фурье-микроскоп

IRT-5100 — это ИК-Фурье-микроскоп общего назначения со стандартным детектором DLATGS (охлаждение жидким азотом не требуется), он также может быть оснащен вторым детектором МСТ. Дополнительный автоматический столик XYZ с автофокусом используется для картографического анализа и визуализации.

• Двойной детектор
• Разнообразие режимов измерения (пропускание, отражение, НПВО, угол скольжения)
• 4-х позиционная карусель
• Дополнительный автоматический столик XYZ

IRT-5200: ИК-Фурье-микроскоп

В состав ИК-Фурье-микроскопа ИРТ-5200 входит среднедиапазонный детектор МСТ (можно установить до двух детекторов). IQ Mapping позволяет проводить эксперименты по картированию коэффициента пропускания/отражения и ATR без перемещения предметного столика. Дополнительный автоматический столик XYZ обеспечивает автоматическую фокусировку и картирование или анализ изображения больших площадей образца.

• Картирование IQ
• Двойной детектор с заменяемыми пользователем детекторами с использованием «кассетной» системы.
• Разнообразие режимов измерения (Пропускание, Отражение, НПВО, Отражение под углом скольжения)
• 4-х позиционная карусель
• Модернизация в полевых условиях до высокоскоростной системы ИК-изображения с использованием 16-элементного детектора с линейной матрицей

Удобная программа измерения микроанализа

Spectra Manager™ Suite предоставляет множество автоматизированных функций с упрощенной операцией. Условия измерения, операции мониторинга/управления образцом под микроскопом и результаты измерений можно просматривать на одном экране. Специальный интерфейс микроскопа обеспечивает различные типы измерений, такие как одно- и многоточечные измерения, картографирование и линейные измерения с использованием одного щелчка мыши для выбора режима. Мониторинг спектра в режиме реального времени и расчетное изображение функциональной группы могут быть заданы во время измерения картирования.

Инновационное отображение ATR

Объектив ClearView ATR обеспечивает одновременный просмотр образца при контакте призмы ATR с образцом и во время сбора данных ATR. IQ Mapping обеспечивает автоматическое многоточечное картирование, линейное картирование, картографирование сетки и анализ ИК-изображений микроскопической области с помощью ручного предметного столика и одноэлементного детектора.

IQ-картирование в сочетании с объективом НПВО «ClearView» позволяет картировать НПВО и визуализировать НПВО образца, находящегося в контакте с объективом НПВО, без перемещения предметного столика или объектива НПВО, при этом наблюдая за областью образца, находящейся в контакте с кристаллической призмой. IQ Mapping сводит к минимуму повреждение пробы и обеспечивает высокоскоростные измерения без перекрестных загрязнений на относительно небольшой площади пробы.

Система продувки и полного вакуума

Пики поглощения из-за атмосферного водяного пара и CO ₂ могут затруднить получение высококачественных спектров образцов. Стандартный микроскоп и оптическая система FTIR включают многозонную продувку для уменьшения влияния атмосферных газов, но наиболее эффективным решением является измерение образцов в вакууме. Серия IRT-5000 может быть сконфигурирована как полновакуумная микроскопическая система FTIR.
