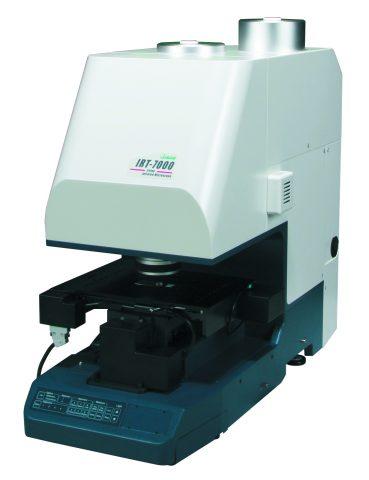

ИК Фурье микроскопы серии IRT-7000

IRT-7000 — это очень быстрый ИК-Фурье-микроскоп с матричным детектором, который может быть сопряжен со спектрометром серии FT/IR-6000 и предлагает самую передовую систему микроскопии и визуализации. 16-элементный МСТ обеспечивает более быструю реакцию с превосходным отношением сигнал/шум и более широкий диапазон длин волн, чем матричный детектор в фокальной плоскости. Обработка данных выполняется с использованием быстрых встроенных вычислений, поэтому нет задержки в доставке данных в программное обеспечение для обработки изображений. Это делает этот микроскоп с линейной матрицей очень быстрым и точным.

Описание системы

IRT-7000 в стандартной комплектации включает до двух детекторов; 16-канальный линейный матричный детектор для инфракрасной визуализации образца и одноточечный детектор MCT. Комбинация стандартного автоматического предметного столика и IQ Mapping обеспечивает высокоскоростной картографический анализ на очень большой площади образца, многозонное ATR-картирование и ИК-визуализацию с пространственным разрешением, близким к дифракционному пределу, с превосходной чувствительностью за короткое время. В сочетании с FT/IR-6000 с опциями быстрого сканирования или пошагового сканирования эта система предлагает расширенную динамическую визуализацию, а также измерения с временным разрешением. Для многофакторного анализа анализ главных компонентов (PCA) входит в стандартную комплектацию.

Особенности системы

• IQ Mapping для экспериментов по картированию на месте для высокой скорости или образцов, которые могут быть легко повреждены при перемещении ATR.
• Эксперименты с быстрой ИК-визуализацией
• До четырех объективов с автоматическим переключением
• Исключительное качество визуального наблюдения с опциями ДИК и поляризации
• Картографирование обширных областей и визуализация с несколькими ATR
• Динамическая визуализация с опциями быстрого сканирования и пошагового сканирования
• Многофакторный анализ PCA

IRT-7100: полностью автоматизированный ИК-Фурье-микроскоп

Автоматический столик для образцов со среднеполосным детектором MCT

Автоматизированный ИК-Фурье-микроскоп IRT-7100 включает в себя стандартный среднедиапазонный детектор МСТ с возможностью одновременной установки до двух детекторов. Его легко модернизировать в полевых условиях до системы ИК-изображения, добавив опциональный детектор с линейной матрицей. Стандартный автоматический этап выборки обеспечивает картографирование широкой области и картирование нескольких ATR вместе с картированием IQ.

• Полностью автоматизированный предметный столик с автофокусом (стандартно)
• Картирование IQ
• До четырех целей
• Возможность использования двух детекторов (дополнительный второй детектор и дополнительные детекторы, заменяемые пользователем)
• Модернизация в полевых условиях до системы ИК-изображения с использованием детектора с линейной матрицей

Микроскоп IRT-7200 с линейной матрицей FTIR

Автоматический столик для проб, среднеполосный детектор MCT и 16-элементный линейно-матричный детектор MCT

Микроскоп IRT-7200 Linear Array FTIR Imaging включает в себя два детектора в стандартной комплектации: 16-канальный линейный матричный детектор и одноточечный среднеполосный детектор MCT. Комбинация стандартного автоматического предметного столика и IQ Mapping позволяет картировать анализ большей площади образца, многозонное ATR-картирование и ИК-изображение определенной области с чрезвычайно высоким пространственным разрешением и превосходной чувствительностью за короткое время.

• Полная функция ИК-изображения
• Картирование IQ
• До четырех целей
• Картографирование обширных областей и визуализация с несколькими ATR
• Динамическая визуализация с опцией пошагового сканирования FTIR
• Многофакторный анализ PCA в стандартной комплектации

Spectra Manager Imaging Suite – программа измерения микроанализа

Spectra Manager™ обеспечивает автоматические функции и упрощенное управление, сводящее к минимуму ручное управление. Условия измерений, мониторинг/управление образцом под микроскопом и результаты измерений можно просматривать на одном экране. Интерфейс управления микроскопом включает в себя различные типы измерений, такие как одноточечные и многоточечные измерения, картирование и линейные измерения с использованием одного щелчка мыши для выбора режима. Мониторинг спектра в режиме реального времени и расчетное химическое изображение могут быть заданы во время измерения картирования.

Инновационное картографирование ATR с Clear View и IQ Mapping

Объективы Clear-View ATR позволяют одновременно просматривать образец во время подготовки к измерению ATR и при контакте кристаллического элемента ATR с образцом. IQ Mapping можно использовать для автоматического многоточечного картирования, линейного картирования, картографирования сетки и анализа ИК-изображений микроскопической области даже с ручным столиком для образцов и одноэлементным детектором.

IQ Mapping в сочетании с объективом Clear-View ATR позволяет картировать ATR и визуализировать ATR любого образца, находящегося в контакте с объективом ATR, без перемещения предметного столика или объектива ATR, при этом наблюдая за всей площадью контакта образца с кристаллом. Это обеспечивает высокоскоростные и свободные от перекрестных загрязнений измерения на небольшой площади отбора проб.

Полновакуумная система

При измерении методом FTIR пики поглощения из-за атмосферного водяного пара и CO ₂ могут затруднить получение высококачественных спектров образцов. Наиболее эффективным решением этой проблемы является измерение образцов в вакууме. В качестве заводской опции может быть поставлена ​​микроскопическая система FTIR вакуумного типа.
