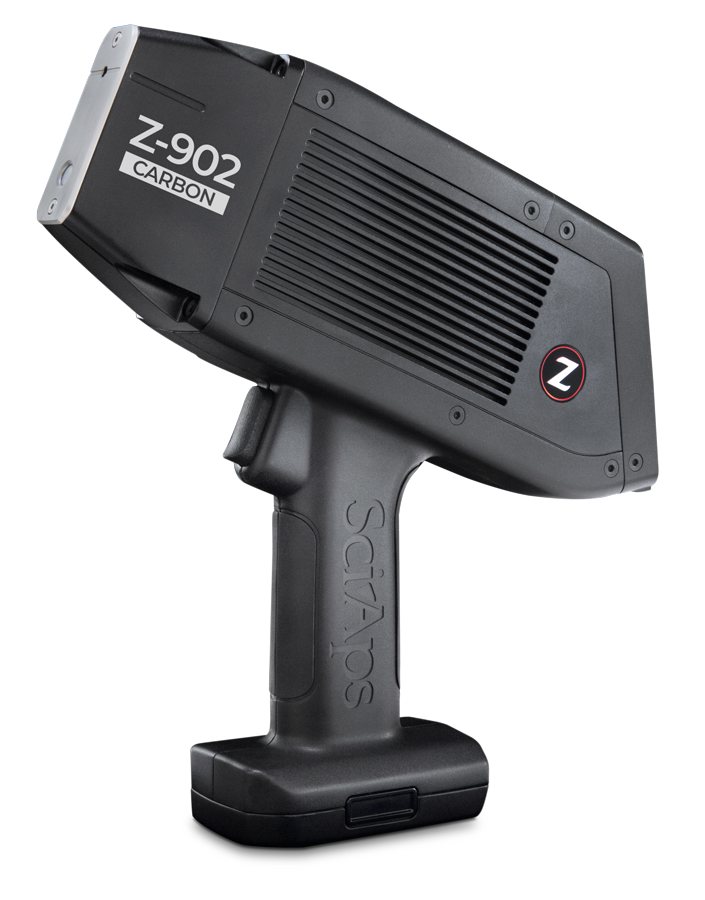

Анализатор углерода Z-902 LIBS

Первый в мире портативный анализатор содержания углерода стал еще лучше.



---

Z-902 Carbon: новый отраслевой стандарт

Ключ к надежному анализу углерода в полевых условиях для сплавов.

• Идентификация нержавеющих сталей и низколегированных сталей, включая анализ углерода до 70 ppm и мгновенные расчеты CE (углеродного эквивалента).
• Мощный лазер, встроенная продувка аргоном и спектрометр высокого разрешения созданы для углерода.
• Узкий профиль для доступа в самые узкие места, алюминиевый корпус аэрокосмического класса для повышения производительности при высоких температурах окружающей среды и переработанный пользовательский интерфейс. Самая удобная платформа на рынке, всего 4,35 фунта. (1,97 кг).

Диапазон спектрометра 190 нм – 420 нм. Включает в себя второй специальный спектрометр для превосходного разрешения в диапазоне 190–230 нм для углерода.

---

Используется во всем мире

PMI и NDT
Подтверждение типа сплава и марки нержавеющей стали серии 300 в серии L, H и S. Углеродный эквивалент для сварки. Проверка материала до и после изготовления. Проверка протоколов заводских испытаний. Проверка материалов на химических и нефтеперерабатывающих заводах. Переоценка судов.

Управление целостностью трубопровода
. Определение углеродных эквивалентов. Проверка MTR.

Производство
стали  Просеивание поступающего металлолома. Контроль качества в процессе. Устранение путаницы материалов. Быстрая проверка материала в ЭДП на теплостойкость.



---

С точной системой наведения в реальном времени,

можно жить на грани.

Основы анализа углерода в сплавах с помощью портативного LIBS

1

Высокочистый аргон и продувка

---

---

Продувка аргоном необходима для количественного анализа с помощью LIBS и OES, а для углерода это имеет решающее значение. Запатентованная SciAps технология Opti-Purge является ключевым компонентом для точного измерения содержания углерода. Opti-Purge подает аргон именно туда, где это необходимо, и использует примерно в 1000 раз меньше аргона, чем искровой OES, что позволяет использовать канистру, заменяемую пользователем. С помощью баллона с аргоном операторы могут анализировать до 600 образцов для большинства сплавов и 125–200 образцов для анализа углерода.

2

Высокая энергия и частота лазерного импульса

---

---

Лазер SciAps подает на образец 5-6 мДж/импульс с частотой повторения 50 Гц. Как известно любому пользователю искрового OES, подготовка пробы имеет решающее значение для анализа углерода — хороший помол и хорошее предварительное сжигание так же важны для LIBS, как и для искрового OES. Высокоэнергетический и высокочастотный лазер SciAps (50 Гц) быстро выжигает поверхностные загрязнения, обеспечивая хороший анализ.

3

Лазерный растр

---

---

Растрирование имеет решающее значение для точных испытаний углерода с помощью LIBS. Z перемещает лазер в 6 разных мест и анализирует каждое пятно в течение 0,5 секунды для каждого 3-секундного теста. Лазер обычно представляет собой луч диаметром 50 мкм. В этом масштабе микровключения в сплавах и зернистая структура сплава могут повлиять на анализ. Путем усреднения по шести уникальным местам система собирает данные, которые являются репрезентативными для сплава, а не только для отдельного места.

4

Анализ Усреднение

---

---

Многократное усреднение и отбраковка данных имеют решающее значение для получения наилучших углеродных тестов. Сочетание этих двух функций, известное как усреднение анализа, позволяет оператору (опционально) отбрасывать тестовые данные со значительными поточечными расхождениями, а затем автоматически создавать окончательный результат.

5

Микрокамера и светодиодный прожектор

---

---

Правильное выравнивание имеет решающее значение для получения хорошего анализа. Устраните сомнения с помощью микрокамеры SciAps и светодиодного прожектора. Камера показывает образец в высоком разрешении и обеспечивает правильное расположение инструмента; Светодиодный прожектор показывает, где именно лазер прожжет образец. Получайте хороший ожог каждый раз.

6

Аргон: стоимость эксплуатации

---

---

Аргон стоит всего копейки за тест, намного дешевле, чем искровые ОЭС, и намного удобнее. Что это означает в реальном выражении? Это зависит от того, проводите ли вы испытания на углерод или общие испытания сплавов. Вы можете ожидать около 100 тестов на канистру для углерода и 600 тестов для общего сплава; если вы купите канистры с аргоном в упаковке по 10 штук, это будет стоить вам 65 долларов (6,50 долларов каждая), что означает 6 центов или 1 цент за тест соответственно. Не всегда нужен углерод? Затем добавьте возможность SciAps «Dual Burn» для неуглеродных испытаний в воздухе.



---

Масса

4,35 фунта. (1,97 кг) с батареей

Габаритные размеры

10,75 х 2,875 х 8,625 дюйма

Отображать

2,7-дюймовый цветной сенсорный экран высокой яркости, читаемый в любых условиях. Задний дисплей для удобного просмотра результатов.

Сила

Встроенная перезаряжаемая литий-ионная батарея, перезаряжаемая внутри устройства или с помощью внешнего зарядного устройства, питание от сети переменного тока.

Связь

Построен на платформе Google Android для экспорта данных в режиме реального времени, включая встроенный WiFi (IEEE 802.11b/g/n), Bluetooth (BR/EDR+BLE), GPS и USB-C для подключения практически к любой системе управления информацией .

Безопасность

Пароль защищен. Многопользовательская поддержка с настраиваемым доступом.

нормативный

CE, RoHS, USFDA зарегистрированы. Лазер класса 3b. Пробный датчик на борту позволяет работать в условиях класса 1 при условии получения местного разрешения LSO.

Обрабатывающая электроника

Память ARM Quad Cortex-A53 1,2 ГГц: 2 ГБ LPDDR3, 16 ГБ eMMC

Хранилище данных

Хранение результатов: 32 ГБ SD

Спектральный диапазон

190-420 нм

Калибровки

Алюминий: Be, Mg, Al, Si, Ti, V, Cr, Mn, Fe, Ni, Cu, Zn, Zr, Pb, Bi, Ag, Sn

Титановая основа: Al, Ti, V, Cr, Fe, Cu, Zr, Nb, Mo, Sn

Основа ЛАС: C, Al, Si, Ti, V, Cr, Mn, Fe, Cu, Ni, Nb, Mo, Pb

Нержавеющие стали: C, Al, Si, Ti, V, Cr, Mn, Ni, Fe, Ni, Cu, Nb, Mo, W

Основание никеля: Al, Si, Ti, Cr, Mn, Fe, Co, Ni, Cu, Nb, Mo, W

Медная основа: Be, Al, Si, Cr, Mn, Fe, Ni, Cu, Zn, Ag, Sn, Pb, Bi

Кобальтовая основа: Al, Si, Ti, Cr, Mn, Fe, Co, Ni, Cu, Nb, Mo, W

Специальные основания: Mg, V, Cr, Mn, Co, Zn, Zr, Nb, Mo, Ag, Sn, Hf, Ta, W, Re, Pb, S

Пример просмотра

Встроенная камера и лазерный целеуказатель до и во время анализа обеспечивают правильное выравнивание образца. Включает вторую «макрокамеру» для сканирования QR-кодов или штрих-кодов, а также для фотодокументации и создания отчетов.

Лазерный растр

Встроенный Y-образный столик для растрирования лазера в отдельные точки для целевого анализа или усреднения.

Атмосфера

Запатентованная SciAps инертная аргоновая среда Opti-Purge улучшает спектральное отношение сигнал/шум; улучшает работу в УФ-диапазоне.

Проверка калибровки

Внутренний эталон из нержавеющей стали 316 для проверки калибровки и проверки шкалы длин волн.

Коррекция дрейфа

Встроенное программное обеспечение для автоматической коррекции дрейфа с использованием справочных материалов, предоставленных производителем или пользователем.

Библиотека оценок

Более 500 оценок, поддержка нескольких библиотек, библиотеки можно добавлять или редактировать.
