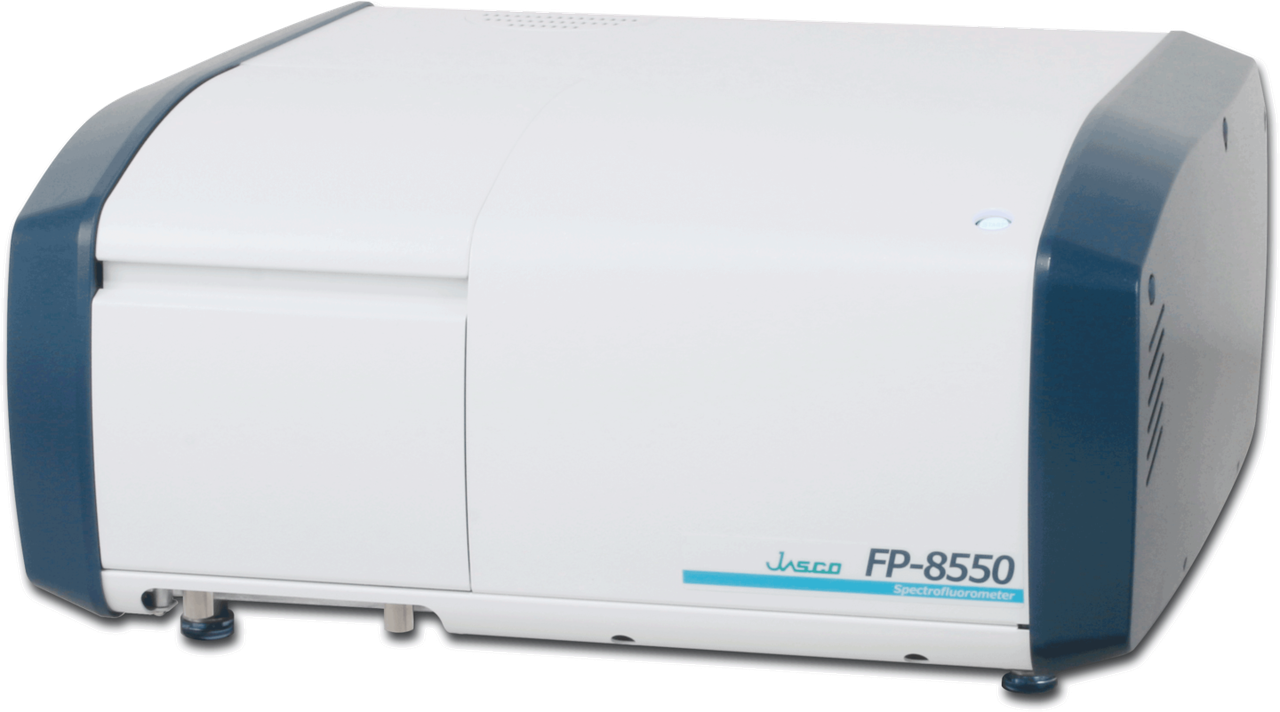

Спектрофлуориметр FP-8550 оптимизирован для УФ-диапазона

Спектрофлуориметр FP-8550, оптимизированный для исследовательских измерений в УФ-видимой области. FP-8550 обладает высочайшей чувствительностью и оптимальной спектральной точностью, а также широким набором аксессуаров для максимальной гибкости при планировании экспериментов.

FP-8550 был разработан для требовательных исследовательских приложений и обладает теми же функциями и преимуществами, что и FP-8350 , но также имеет оптимизированную оптическую конструкцию для очень низкого уровня рассеянного света и повышенной спектральной чистоты. В сочетании с самой тщательной спектральной коррекцией инженеры-материаловеды и исследователи могут быть уверены в точных измерениях для оценки современных материалов. FP-8550 работает с высочайшей чувствительностью* для быстрого измерения образцов с низким уровнем флуоресценции, будь то сложные биохимические системы или материалы с низкой квантовой эффективностью. Высокоскоростное сканирование фосфоресцирующих образцов и 3D-спектров позволяет быстро получать высококачественные данные с высокой плотностью.

Оптическая скамья FP-8550 была разработана с учетом широкого спектра принадлежностей и приложений для отбора проб, таких как температурно-зависимое плавление и кинетика, анизотропия, FRET, спектральная коррекция и квантовый выход.

Функции

• Дуговая ксеноновая лампа высокой интенсивности с непрерывным выходом
• Энергетический контроль энергии возбуждения для стабильности
• Затвор для защиты образцов до измерения
• Автоматические фильтры подавления рассеянного света
• *Высокая чувствительность S/N 8500:1 (среднеквадратичное значение, рамановское значение воды)
• Высокоскоростное сканирование до 60 000 нм/мин.
• Диапазон длин волн: от 200 до 850 нм
• Аксессуар для проверки (стандартный)

Принадлежности для измерений

• Автоматические поляризаторы
• Контроль температуры
• Остановленный поток
• Интегрирующие сферы
• Считыватель микропланшетов



Выдающаяся чувствительность и линейный динамический диапазон

Оптическая система с высокой пропускной способностью и обработка сигналов с низким уровнем шума серии FP-8050 обеспечивают чрезвычайно высокое отношение сигнал/шум (S/N) до 8500:1* (среднеквадратичное значение). Кроме того, серия FP-8050 была усовершенствована, чтобы обеспечить до 7 порядков линейного динамического диапазона. Как показано на калибровочной кривой для флуоресцеина, наблюдается превосходная линейность даже для образцов при очень низких концентрациях.

Калибровочная кривая для флуоресцеина
(автоматическая система управления чувствительностью (SCS) включена) Спектры флуоресцеина для диапазона концентраций















Светоотсекающие фильтры высшего порядка

3D-спектры флуоресцентной пластины оранжевого цвета

Для удаления пиков, происходящих от дифрагированного света более высокого порядка, следует использовать отсекающие фильтры, соответствующие длине волны измерения. Серия FP-8050 (кроме FP-8250) включает в себя отсекающие фильтры, которые согласуются с диапазоном длин волн и переключаются автоматически.

Точная спектральная коррекция

Спектральная коррекция должна быть выполнена для любого флуорометра, который используется для определения точных спектральных данных. Все модели серии FP-8050 могут быть подвергнуты спектральной коррекции с помощью простой процедуры, в которой используется ряд стандартов калибровки, включая стандартные источники света широкого спектра и родамин B.

Автоматическая регулировка усиления и чувствительности детектора

Серия FP-8050 включает в себя как систему автоматического усиления, так и систему автоматического управления чувствительностью (SCS), которые автоматически регулируют усиление и чувствительность детектора для оптимального измерения. Auto-Gain автоматически регулирует усиление сигнала от детектора таким образом, чтобы отношение сигнал/шум было оптимизировано во всем диапазоне сканирования для спектральных измерений, а формы спектральных пиков слабой флуоресценции можно было наблюдать на фоне рассеянного света с высоким значением отношения сигнал/шум. Auto-SCS позволяет пользователю создавать калибровочные кривые для широкого диапазона концентраций без необходимости вручную изменять настройки чувствительности прибора.

Спектры флуоресценции раствора сульфата хинина

*Типичный сигнал/шум для FP-8500 для рамановского рассеяния воды с использованием пикового базового шума.

Автоматический полосовой фильтр для дифракции высших порядков

Автоматические полосовые фильтры удаляют пики, происходящие от дифрагированного света более высокого порядка, для сбора и анализа спектров без артефактов. Полосовые фильтры также можно использовать для спектральной коррекции, трехмерных измерений и определения квантового выхода.

Автоматическое распознавание аксессуаров

Принадлежности автоматически распознаются при установке в прибор. Spectra Manager™ регистрирует название аксессуара и серийный номер; эта информация сохраняется в файле данных для полной записи измерения.

Долговечный источник света

Дуговые ксеноновые лампы непрерывного действия обладают наибольшей чувствительностью. Для обеспечения максимальной продолжительности и максимальной производительности в серию FP-8050 теперь входит дуговая лампа Xe новой конструкции с увеличенным сроком службы. Этот новый источник света может использоваться в 3 раза дольше, чем предыдущие лампы (максимальное время работы: около 3000 часов), с долговременными стабильными измерениями, меньшими затратами на техническое обслуживание и более низкими эксплуатационными расходами.

Ежедневный мониторинг производительности прибора

Программа
валидации Программа валидации включает в себя полный набор тестов для проверки общей производительности прибора. При выполнении простые подсказки указывают пользователю, как выполнять тесты. Все приборы серии FP-8050 включают ртутную лампу в качестве стандарта для калибровки длины волны.

Программа ежедневных проверок

Программа «Ежедневная проверка»
«Ежедневная проверка» — это менее комплексная проверка производительности, которую можно выполнить в любое время для непрерывного мониторинга производительности. После запуска программы Daily Check активируется таймер, и измерение образца выполняется автоматически после заданного времени стабилизации. Результаты сопоставляются с течением времени, а отображение партии позволяет пользователю просматривать текущую производительность своего прибора.

Записи об использовании инструмента

Журнал активности прибора

Журнал активности прибора является полезной альтернативой бумажным журналам, используемым в многопользовательских учреждениях. Ведется запись о пользователе, продолжительности работы и использовании лампы.

Спецификация спектрометра

Модель	FP-8250	FP-8350	FP-8550	FP-8650
Источник света	Дуговая лампа Xe непрерывной мощности с экранированным корпусом лампы (150 Вт) Срок службы 3000 часов
Источник света (для проверки)	Встроенная ртутная лампа низкого давления с возможностью выбора
Фотометрическая система	Система ратиофотометра, использующая монохроматический свет для контроля выходной интенсивности Xe-лампы.
Монохроматор	Голографическая вогнутая решетка в модифицированной монтировке Роуленда
Диапазон длин волн (со стандартным детектором)
Бывший	Нулевой порядок, 200–750 нм	Нулевой порядок, 200–750 нм	Нулевой порядок, 200–850 нм	Нулевой порядок, 200–850 нм
Эм				Нулевой порядок, 200 - 980нм
Диапазон длин волн (опционально)		200 - 900нм		200 - 1010нм
Автоматические обрезающие фильтры для дифракции высокого порядка	Вариант	Стандарт
Чувствительность *1 (СКЗ)
База *2	4500 : 1	8000 : 1	8500 : 1	3500 : 1
Пропускная способность
Бывший	2,5, 5, 10, 20 нм	1, 2,5, 5, 10, 20 нм	1, 2.5, 5, 10, 20, L5, L10 нм	1, 2.5, 5, 10, 20, L5, L10 нм
Эм				2,5, 10, 20, 40, L10, L20 нм
Точность длины волны
Бывший	±2,0 нм	±1,5 нм	±1,0 нм	±1,0 нм
Эм				±2,0 нм
Скорость сканирования длины волны
Бывший	20, 50, 100, 200, 500, 1000, 2000, 5000, 10000, 20000 нм/мин		10, 20, 50, 100, 200, 500, 1000, 2000, 5000, 10000, 20000, 60000 нм/мин	10, 20, 50, 100, 200, 500, 1000, 2000, 5000, 10000, 20000, 60000 нм/мин
Эм				20, 50, 100, 200, 500, 1000, 2000, 5000, 10000, 20000, 60000, 120000 нм/мин
Детектор	Пример: Кремниевый фотодиод, Эм: ФЭУ
Автоматическое усиление	Стандарт
Функция затвора	Стандарт (автоматическое управление)
Образец системы освещения	Горизонтальное освещение
Отсек для образцов	Прямоугольный держатель кювет 10 мм, продуваемый азотом
Распознавание аксессуаров	Стандарт
Кнопка Пуск	Стандарт
Аналоговый выход	Стандарт
Связь с прибором	USB 2.0
Управление и обработка данных	Spectra Manager™/CFR, iRM		Spectra Manager™/CFR
Спектральная коррекция	Вариант		Стандарт (Спектральная коррекция с использованием раствора Родамина Б в этиленгликоле является стандартной; другие приспособления для спектральной коррекции доступны отдельно в качестве опции.)
Габаритные размеры	520 (Ш) × 545 (Г) × 270 (В) мм		570 (Ш) × 545 (Г) × 270 (В) мм
Масса	36 кг (79 фунтов)		39 кг (86 фунтов)
Требования к мощности	270 ВА
Среда установки	Температура: от 15 до 35°C, влажность: менее 85%

^*1 : Минимальное отношение сигнал/шум в рамановской полосе воды, возбуждение 350 нм, ширина полосы Ex 5 нм Em 5 нм (FP-8650: Ex 5 нм Em 10 нм), отклик 2 секунды.
^*2 : Шум измеряется на базовой линии.

Спецификация программного обеспечения

С пакетом Spectra Manager™ Suite можно использовать широкий спектр программных приложений и аксессуаров.

Модель	FP-8250	FP-8350	FP-8550	FP-8650
Тип станции данных	Spectra Manager™/Spectra Manager™ CFR (Microsoft Windows® 10 Professional или Enterprise)
Тип ИРМ	Портативный интеллектуальный удаленный модуль iRM-900		Не используется
Программы измерений
Менеджер спектров™	Измерение спектра, количественное измерение, измерение с фиксированной длиной волны, измерение динамики, измерение 3D-спектра, измерение поглощения	Измерение спектров, количественное измерение, измерение фиксированной длины волны, измерение динамики, измерение 3D-спектра, измерение поглощения, измерение фосфоресценции
Spectra Manager™ CFR *4
ИРМ-900 *5	Измерение спектра, количественное измерение, измерение с фиксированной длиной волны, измерение динамики, измерение 3D-спектра, измерение поглощения		Не используется
Программа коррекции спектров	Стандарт *6	Стандарт
Ежедневная проверка	Стандарт
Проверка инструмента	Программа и ртутная лампа (стандарт), аксессуары (опция)		Программа и ртутная лампа (Стандартно), Аксессуары (Стандартно)
Самодиагностика	Стандарт
IQ Accessory Recognition и IQ Start	Стандарт



^*4 : Spectra Manager™ CFR — это программный пакет, совместимый с 21 CFR Part 11.
^*5 : Ручной модуль управления iRM-900 можно использовать с любым PictBridge-совместимым принтером.
^*6 : Необходимы дополнительные компоненты.
Технические характеристики могут быть изменены без предварительного уведомления.
