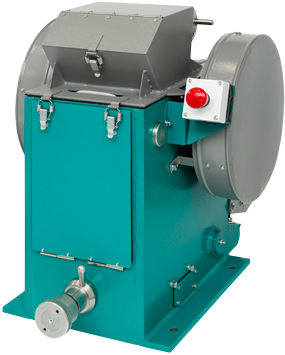

Дробилка щековая лабораторная ЩД 10М

Дробилки щековые предназначены для дробления хрупких сыпучих материалов различной прочности и твердости. В дробилках щековых разрушение частиц материала происходит за счет деформаций сжатия и сдвига между подвижной и неподвижной щеками. Крупность продукта дробления определяется зазором между щеками в нижней части (разгрузочной щелью) и физическими свойствами материала.



Дробилка щековая лабораторная ЩД 10М

БЫСТРОТА ОБСЛУЖИВАНИЯ

Фиксация основания быстросъемной серьгой обеспечивает удобство обслуживания дробилки. Смазка подвижных узлов через пресс-масленки. Устройство натяжения клиноременной передачи.

УДОБСТВО ЗАГРУЗКИ

Крышка, запирающаяся латчером, снижает уровень пыления. Конфигурация загрузочного бункера исключает выброс материала. В задней части бункера выполнено отверстие для подключения системы пылеудаления.

БЕЗОПАСНОСТЬ ЭКСПЛУАТАЦИИ

Концевой микровыключатель исключает запуск без загрузочного бункера. Аварийная «Стоп-кнопка» для экстренной остановки работы. Все вращающиеся детали и узлы закрыты кожухами.

УДОБСТВО РЕГУЛИРОВКИ

Применение упорной резьбы (взамен метрической) снижает вероятность заклинивания регулировочного узла. Шаг резьбы в 3 мм позволяет быстро менять зазор между щеками. Контргайка обеспечивает надежную фиксацию заданного зазора. В регулировочном узле предусмотрена шкала для удобства установки зазора между щеками.



ПРИЕМНАЯ ЕМКОСТЬ

Дополнительная комплектация опорной тумбой с приемной емкостью объемом 20 л на выкатной тележке.

УДОБСТВО ОЧИСТКИ ДРОБИЛКИ

Загрузочный бункер фиксируется на корпусе за счет латчеров. В корпусе предусмотрены окна в передней и задней стенках для очистки дробилки от пыли. Во время работы окна закрываются откидными крышками.

КАЧЕСТВЕННЫЕ ЗАПЧАСТИ

Подвижная и неподвижная щеки ЩД 10 М изготовлены из высокопрочного серого чугуна ЧХ16М2, взаимозаменяемы, а также могут быть развернуты на 180°. Футеровочные брони и клинья из износостойкой стали 65Г. Подшипники шатуна производства шведской фирмы SKF.

КОМПЛЕКТАЦИЯ СОКРАТИТЕЛЕМ

Одновременное дробление и сокращение за счет объединения Щековой дробилки ЩД 10М и Сократителя САМ в единый технологический комплекс Дробильно-сократительный агрегат ДСА на базе ШД 10М исключает этап перегрузки пробы, что снижает степень пыления и повышает производительность работы.



КОМПЛЕКТ ЛОТКОВ

Дробильно-сократительный агрегат укомплектован несколькими типами лотков:

• 25% пробы;
• 10% пробы;
• 5% пробы;
• лоток с перегородкой, обеспечивающий плавную регулировку степени сокращения от 10% до 1% общего объема пробы.

Допускается комплектация лотками иного объема по спецзаказу.



ПРИМЕРЫ ПРИМЕНЕНИЯ:

Ферросплавы, руды, шлаки, гранит, мрамор, известняк, уголь, кокс, стекло, керамика, опал.



Характеристики

ПАРАМЕТРЫ	ЗНАЧЕНИЯ
Технологические параметры
Средний размер частиц продукта дробления при минимальном зазоре между щеками, мм	0,7-1,5
Размер частиц продукта дробления при минимальном зазоре между щекам, мм	90%<2,5
Крупность исходного материала, мм, не более*	70
Твердость исходного материала, не более	8 ед. по Моосу**
Производительность, кг/ч*	50-800
Технические параметры
Размеры загрузочного окна бункера, мм	90х210
Размер загрузочного окна зоны дробления, мм	100х200
Диапазон регулировки зазора между щеками, мм	2,5-35
Напряжение питания, 50 Гц, В	380
Мощность электродвигателя, кВт	2,2
Полный/полезный объем емкости опорной тумбы, л	24/16
Габаритные размеры, мм (Длина х Ширина х Высота/ Высота с опорной  тумбой)	710х490х620/ 1090
Масса/ Масса на опорной тумбе и с пультом управления, кг	285/330
Материал щек - чугун/ сталь/ карбид вольфрама	ЧХ16М2/ 110Г13Л/ WC
Твердость щек - чугун/ сталь/ карбид вольфрама	52-55/ 31-32 HRС/ 1180-1280 HV
Модель пульта управления	МПУ3-04

*Зависит от физических свойств материала и величины зазора между щеками.
**При условии установки щек из карбида вольфрама.
