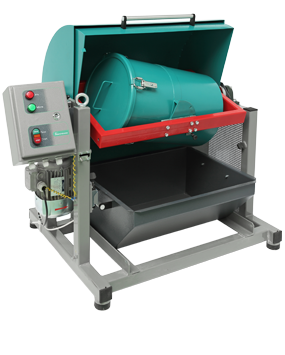

Смеситель С 50.0 «ПЬЯНАЯ БОЧКА»

Смесители С 2.0 «Турбула» и С 50.0 «Пьяная бочка» совмещают в своем обозначении как объем смесительной емкости (2 и 50 литров соответственно), так и характер движения исполнительного органа. «Турбулентным» называют сложное пространственное движение  рабочего элемента, крутящий момент к которому передается через ряд  кинематических звеньев с обеспечением  нескольких степеней свободы. «Пьяная бочка» -  традиционное наименование смесителя, в котором цилиндрическая смесительная емкость (бочка) вращается вокруг оси, наклоненной относительно собственной оси вращения.

Смеситель С 50.0 «ПЬЯНАЯ БОЧКА»

УДОБСТВО ОБСЛУЖИВАНИЯ

Рамка бочки может быть провернута вручную для загрузки или разгрузки материала. Положение «Загрузка» и «Разгрузка», а также фиксация крышки на бочке защелками-латчерами, обеспечивают быструю загрузку и разгрузку материала.

БЕЗОПАСНОСТЬ РАБОТЫ

Все вращающиеся детали и узлы закрыты кожухом. Концевой микровыключатель исключает запуск смесителя с открытым кожухом.

ГЕРМЕТИЧНОСТЬ БОЧКИ

Уплотнение крышки обеспечивает герметичность бочки, что позволяет производить смешивание жидких веществ.

ЭФФЕКТИВНОЕ СМЕШИВАНИЕ

Циркуляция материала обеспечивается расположением бочки под регулируемым углом к оси ее вращения.

Отсутствие рабочего органа (лопастей) внутри бочки позволяет избежать истирания и разрушения частиц во время смешивания.

КОМПЛЕКТАЦИЯ ПУЛЬТОМ УПРАВЛЕНИЯ

Пульт управления предназначен для запуска и остановки оборудования и обеспечивает:

• автоматическое отключение питания при превышении максимального значения тока или при коротком замыкании;
• защиту оператора от поражения током;
• защиту мотор-редуктора от перегрузки.

ЧЕТЫРЕ РЕЖИМА РАБОТЫ

Угол наклона бочки к раме может составлять 15, 30, 45 или 60°

ПОЛОЖЕНИЕ «ЗАГРУЗКА» И «РАЗГРУЗКА»

Для загрузки и разгрузки материала предусмотрена фиксация бочки под углом 90° к раме.

КАЧЕСТВЕННЫЕ ЗАПЧАСТИ

Бочка и крышка изготовлены из нержавеющей стали 12Х18Н10Т (AISI 321).

Мотор-редуктор Bonfiglioli итальянского производства.

Рама установлена в плавающем подшипнике.

ОПИСАНИЕ УСТРОЙСТВА

Смешение компонентов в смесителе происходит в бочке, закрепленной под углом во вращающейся рамке. В состав смесителя входят: станина, рамка, бочка, приемная емкость, кожух и мотор-редуктор.

При работе смесителя рамка, с закрепленной в ней бочкой, вращается вокруг своей оси, благодаря чему обеспечивается перемешивание материала. Смеситель имеет невысокую скорость вращения, что обеспечивает слабое влияние на изменение гранулометрического состава смешиваемых компонентов.

Принцип работы

В верхней части станины размещен мотор-редуктор, приводящий во вращение прямоугольную рамку, предназначенную для крепления бочки. Бочка закреплена в рамке через узел фиксации таким образом, что угол наклона ее оси к оси вращения рамки может составлять 15, 30, 45 и 60 градусов. В смесителе предусмотрено положение бочки под углом в 90 градусов для загрузки и выгрузки материала.

ПРИМЕРЫ ПРИМЕНЕНИЯ:

Пищевые добавки, термопласты, химические реактивы, песок, шлаки

Характеристики
