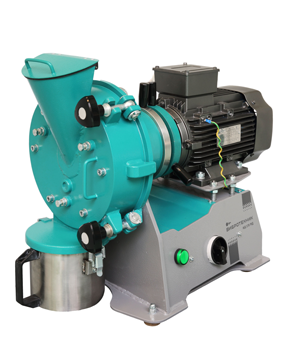

Истиратель дисковый ИД 175М

Истиратели дисковые предназначены для измельчения проб сыпучих материалов до тонкодисперсного состояния. В истирателях дисковых измельчение происходит за счет истирания – одновременной деформации сжатия и сдвига частиц материала между неподвижным и подвижным дисками. Крупность измельченного продукта регулируется величиной зазора между дисками (щели) и физическими свойствами материала.



Истиратель дисковый ИД 175М



ЭФФЕКТИВНОСТЬ ИЗМЕЛЬЧЕНИЯ

Использование дисков с рабочими поверхностями двух видов: клиновидной (для предварительного измельчения) и плоской (для доизмельчения);
Увеличена площадь плоской зоны дисков.

УДОБСТВО ОБСЛУЖИВАНИЯ

Смазка подшипникового узла через пресс-масленку.

БЕЗОПАСНОСТЬ ЭКСПЛУАТАЦИИ

Концевой микровыключатель исключает запуск истирателя с открытой камерой измельчения.

ПРИЕМНАЯ ЕМКОСТЬ

Комплектация быстросъемной приемной емкостью объемом 2,0 л.

ЛАБОРАТОРНОЕ ПРИМЕНЕНИЕ

Благодаря своим малым габаритам и энергоемкости, подходит для лабораторного применения.

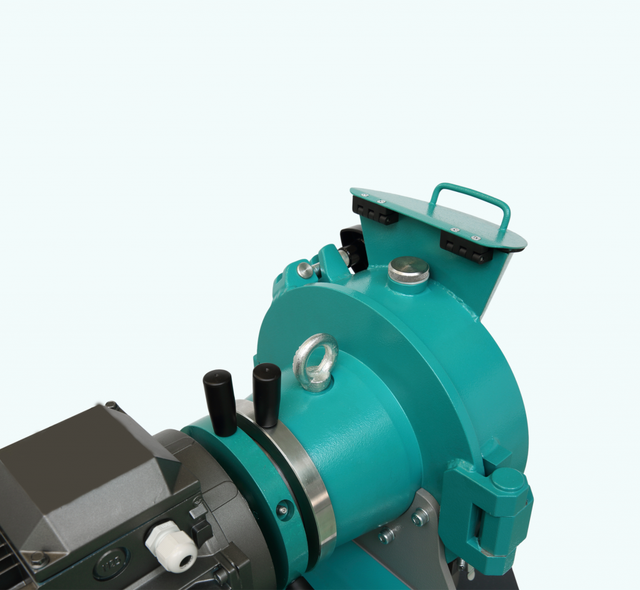

УДОБСТВО РЕГУЛИРОВКИ

Регулировочное устройство размещено рядом с камерой измельчения. Возможность регулировки при включенном электродвигателе позволяет выставить минимальный зазор между дисками.

БЫСТРАЯ ОЧИСТКА

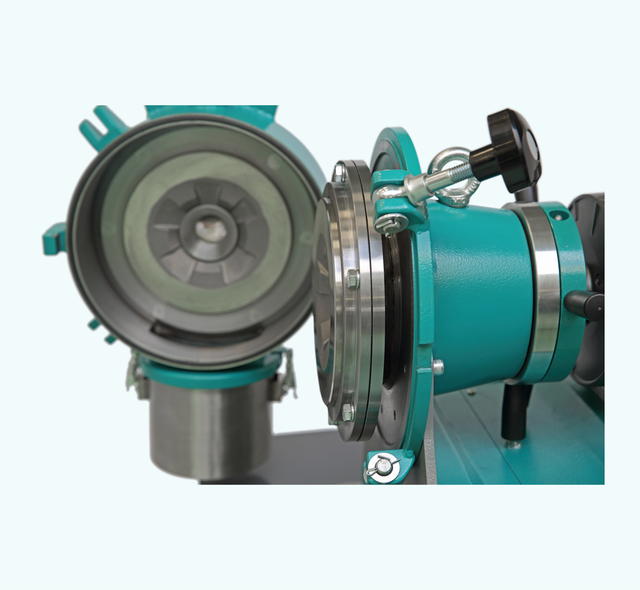

Исключены зазоры между неподвижным диском и откидной камерой. Между подвижным диском и корпусом предусмотрен зазор для очистки и продувки от остатков материала.

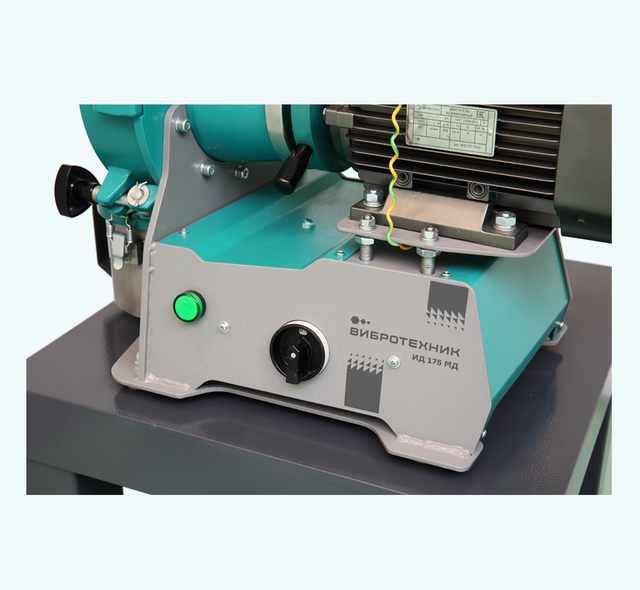

ВСТРОЕННЫЙ ПУЛЬТ УПРАВЛЕНИЯ

Встроенный пульт управления предназначен для запуска и остановки оборудования и обеспечивает:

• автоматическое отключение питания при превышении максимального значения тока или при коротком замыкании;
• защиту электродвигателя от перегрузки.

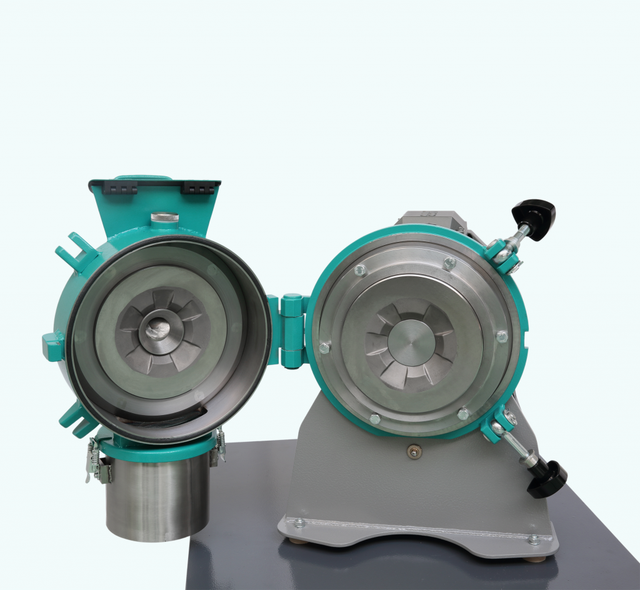

ОТКИДНАЯ РАБОЧАЯ КАМЕРА

Откидная рабочая камера обеспечивает быстрый доступ к подвижному и неподвижному дискам для их очистки или замены.



КАЧЕСТВЕННЫЕ ЗАПЧАСТИ

Подвижный и неподвижный диски ИД 175 изготовлены из высокопрочного серого чугуна ЧХ16М2 или стали 110Г13Л, взаимозаменяемы, а также могут быть развернуты на 180°.
Возможно изготовление дисков с накладками из карбида вольфрама, что повышает ресурс дисков в несколько раз.

КОМПЛЕКТАЦИЯ ПИТАТЕЛЕМ

Дополнительная комплектация ИД 175М Питателем вибрационным ПГ 1 обеспечивает:

• регулировку и увеличение производительности (до 20%);
• снижение износа рабочих органов;
• снижение уровня пыления;
• разгрузку оператора.

ПРИМЕРЫ ПРИМЕНЕНИЯ:

Ферросплавы, руды, гранит, мрамор, известняк, уголь, кокс, шлаки, трепел, силикагель, автомобильный катализатор, стекло, соль



Характеристики

ПАРАМЕТРЫ	ЗНАЧЕНИЯ
Технологические параметры
Средний размер частиц продукта истирания при минимальном зазоре между дисками, мкм	40-50
Размер частиц продукта истирания при минимальном зазоре между дисками, мкм	90%<71
Крупность исходного материала, мм, не более*	10
Твердость исходного материала, не более	8 ед. по Моосу**
Производительность, кг/ч*	5-100
Технические параметры
Размеры загрузочного окна, мм	80х165
Размер загрузочного окна в зоне истирания, мм	11,5хØ32
Диапазон регулировки зазора между дисками, мм	0,07-5,0
Напряжение питания, 50 Гц, В	380
Мощность электродвигателя, кВт	2,2
Частота вращения диска, об/мин.	1500
Полный/полезный объем приемной емкости, л	1,8/1,2
Габаритные размеры, мм (Длина х Ширина х Высота)	625х375х485
Масса, кг	83
Материал дисков - чугун / сталь/ диски из чугуна со вставками из WC	ЧХ16М2 / 20Х13 / ЧХ16М2 + WC
Твердость дисков - чугун / сталь/ комбинированный диск	52-55 HRC / 31-32 HRC/ Вставки 1180-1280 HV
Модель пульта управления	КПУР-6,3 (встроен в корпус)

*Зависит от физических свойств материала и зазора между дисками.
**При использовании дисков с накладками из Карбида вольфрама.
