Настольный искровой спектрометр Искролайн 100 — это современный экспресс анализатор состава металлов и сплавов. В основу работы прибора положен метод эмиссионного спектрального анализа, использующий зависимость интенсивности спектральных линий от содержания элемента в пробе.
Основное назначение прибора — это точный и быстрый анализ токопроводящих проб с различными основами (Fe, Al, Cu, Zn, Pb, Sn, Ni, Ti, Co, Mg и др). Данный спектральный анализатор предназначен для количественного анализа состава как цветных металлов, так и чёрных металлов (чугунов, низколегированных, среднелегированных, многих высоколегированных сталей и др.) по большинству известных легирующих элементов и примесей, включая серу, фосфор и углерод.
Прибор способен решать большинство аналитических задач тяжелой промышленности. В связи с этим область применения Искролайна 100 весьма широка:
Обратите внимание на особенности спектрального анализа чугунов
Данный искровой спектрометр может быть как единственным средством неразрушающего контроля состава металлов и сплавов на малых и средних предприятиях, так и работать в составе сложных производственно-аналитических комплексов в лабораториях и цехах крупных предприятий чёрной и цветной металлургии.
Доступны любые спектральные линии в диапазоне 167 – 460 нм (включая линии фосфора, серы и углерода) с разрешением 0.02-0.03 нм.
Искролайн 100 это экономичная модель настольного эмиссионного спектрометра с наилучшим в своем классе соотношением «цена/аналитические возможности» при высоком качестве изготовления и надежности. Если вам необходим мобильный вариант спектрометра для работы на шихтовом дворе или цехе/складе для анализа в том числе крупногабаритных деталей, то рекомендуем рассмотреть модель мобильного спектрометра Искролайн 500 с выносным зондом. Цены и особенности этих спектрометров в интересующей вас комплектации вы можете уточнить у наших специалистов.
Эмиссионный спектрометр Искролайн 100 внесен в Государственный реестр средств измерений России, Белоруссии, Казахстана и др. Прибор соответствует требованиям безопасности электрического оборудования и электромагнитной совместимости (ГОСТ Р 52319-2005, ГОСТ Р 51522.1-2011).
Искролайн 100 состоит из системы возбуждения спектров на базе генератора LCR-разряда СПАРКС, вакуумного спектрографа 1S2133, системы регистрации на 9 линейных ПЗС детекторах, систем: управления, газоподачи, вакуумирования, а также корпуса.
Предел обнаружения (или предел детектирования) является одной из метрологических характеристик, которая в обязательном порядке проверяется при первичной поверке каждого спектрометра серии «Искролайн».
| Пределы обнаружения, в % * | |
|---|---|
| S | 0,00006 |
| P | 0,00002 |
| C | 0,00006 |
| Si | 0,00007 |
| Cu | 0,0001 |
| Mg | 0,0001 |
| Ti | 0,00006 |
| W | 0,0001 |
| Nb | 0,00006 |
| Ni | 0,0001 |
| Cr | 0,000005 |
| Al | 0,0003 |
| Mo | 0,0002 |
| V | 0,00004 |
| Pb | 0,0007 |
| Sb | 0,000008 |
| Ag | 0,00004 |
| As | 0,00001 |
| Mn | 0,00006 |
* Пределы обнаружения рассчитаны по критерию «3σ» для основ Fe, Cu, Al и получены на реальных методиках в типичных условиях анализа.
Случайные погрешности определения на Искролайн 100 массовых долей элементов в комплектах ГСО сталей углеродистых и легированных УГ0д – УГ9д и УГ75 – УГ79 в сравнении с требованиями ГОСТ 18895-97 «Сталь. Метод фотоэлектрического спектрального анализа».
| Элемент | Аналитическая линия, нм |
Массовая доля элементов, % |
ГСО с аттестованным значением массовой доли элемента | Погрешность определения массовой доли элемента на Искролайн 100, % | Погрешность результата анализа по ГОСТ 18895-97, % |
Во сколько раз точность прибора превышает требования ГОСТ 18895-97 |
|---|---|---|---|---|---|---|
| Al | 394,401 |
0,005 - 0,01 0,01 - 0,02 0,02 - 0,05 0,05 - 0,1 0,1 - 0,2 |
УГ4д УГ9д УГ1д УГ3д УГ0д, УГ5д |
0,0008 0,0004 0,0006 0,004 0,003 |
0,003 0,006 0,012 0,020 0,03 |
3,75 15 20 5 10 |
| C | 193,091 |
0,01 - 0,02 0,02 - 0,05 0,05 - 0,1 0,1 - 0,2 0,2 - 0,5 0,5 - 1,0 1,0 - 2,0 |
УГ2д --- --- УГ6д УГ79 УГ4д, УГ1д, УГ3д, УГ75, УГ76, УГ78 УГ0д, УГ9д, УГ77 |
0,0009 --- --- 0,0007 0,01 0,005 - 0,02 0,005 - 0,02 |
0,004 0,008 0,012 0,016 0,024 0,04 0,06 |
4,40 --- --- 22,5 2,4 2 – 8 3 – 12 |
| Cr | 286,765 |
0,01 - 0,02 0,02 - 0,05 0,05 - 0,1 0,1 - 0,2 0,2 - 0,5 0,5 - 1,0 1,0 - 2,0 |
--- УГ2д УГ1д УГ4д УГ9д УГ0д, УГ3д, УГ7д, УГ76, УГ77 УГ5д, УГ6д, УГ75, УГ78, УГ79 |
--- 0,0006 0,0015 0,001 0,002 0,0025 - 0,01 0,01 - 0,03 |
0,003 0,005 0,008 0,016 0,24 0,04 0,08 |
--- 8 5,25 16 12 4 – 16 2,5 – 8 |
| Cu | 219,958 |
0,01 - 0,02 0,02 - 0,05 0,05 - 0,1 0,1 - 0,2 0,2 - 0,5 |
УГ2д --- УГ78, УГ4д УГ3д, УГ9д, УГ75, УГ76 УГ0д, УГ5д, УГ6д, УГ77, УГ79 |
0,0008 --- 0,0015 0,0005 - 0,002 0,0008 - 0,002 |
0,004 0,008 0,012 0,020 0,03 |
5 --- 8 10 – 40 15 – 37 |
| Mn | 404,136 |
0,008 0,05 - 0,1 0,1 - 0,2 0,2 - 0,5 0,5 - 1,0 1,0 - 2,0 |
УГ2д --- --- УГ6д УГ9д, УГ75, УГ77 УГ5д, УГ1д, УГ3д, УГ7д, УГ76, УГ79 УГ4д, УГ78 |
0,00008 --- --- 0,002 0,005 0,010 |
нет в ГОСТ 0,008 0,016 0,024 0,04 0,08 |
нет в ГОСТ --- --- 6 – 12 4 – 8 4 – 8 |
| Mo | 386,410 |
0,02 - 0,05 0,05 - 0,1 0,1 - 0,2 0,2 - 0,5 |
УГ2д, УГ3д УГ1д, УГ4д --- УГ7д, УГ9д, УГ5д |
0,0006 0,00025 - 0,002 --- 0,001 - 0,004 |
0,008 0,012 0,020 0,03 |
13 6 – 48 --- 7,5 – 30 |
| Nb | 319,498 |
0,01 - 0,02 0,02 - 0,05 0,05 - 0,1 0,1 - 0,2 0,2 - 0,5 |
--- --- УГ4д, УГ1д --- УГ3д |
--- --- 0,004 - 0,006 --- 0,01 |
0,004 0,008 0,016 0,024 0,04 |
--- --- 2,5 – 4 --- 4 |
| Ni | 339,104 |
0,01 - 0,02 0,02 - 0,05 0,05 - 0,1 0,1 - 0,2 0,2 - 0,5 0,5 - 1,0 1,0 - 2,0 2,0 - 5,0 |
--- УГ1д УГ2д УГ9д, УГ78 УГ0д, УГ5д, УГ75, УГ79 УГ3д, УГ4д, УГ76, УГ77 --- УГ7д |
--- 0,0002 0,001 0,002 - 0,003 0,001 - 0,002 0,0025 - 0,005 --- 0,018 |
0,004 0,008 0,012 0,016 0,03 0,06 0,08 0,12 |
--- 40 12 5 – 8 15 – 30 12 – 24 --- 6,5 |
| P | 178,283 |
0,002 - 0,005 0,005 - 0,01 0,01 - 0,02 0,02 - 0,05 |
--- УГ77, УГ78 УГ79, УГ75 УГ76 |
--- 0,00025 - 0,0005 0,0005 - 0,001 0,0008 |
0,002 0,002 0,003 0,006 |
--- 4 – 8 3 – 6 7,5 |
| S | 180,731 |
0,002 - 0,005 0,005 - 0,01 |
УГ77, УГ76 УГ78, УГ79,УГ75 |
0,0004 0,0005 - 0,0008 |
0,002 0,002 |
5 2,5 – 4 |
| Si | 288,158 |
0,01 - 0,02 0,02 - 0,05 0,05 - 0,1 0,1 - 0,2 0,2 - 0,5 0,5 - 1,0 1,0 - 2,5 |
--- --- --- УГ5д УГ9д, УГ75, УГ77, УГ78, УГ79 УГ3д, УГ6д, УГ76 УГ1д, УГ4д |
--- --- --- 0,003 0,001 - 0,002 0,0025 - 0,005 0,009 - 0,01 |
0,004 0,008 0,012 0,020 0,03 0,06 0,08 |
--- --- --- 6,5 15 – 30 12 – 24 8 – 9 |
| Ti | 368,521 |
0,005 - 0,01 0,01 - 0,02 0,02 - 0,05 0,05 - 0,1 0,1 - 0,2 0,2 - 0,5 |
--- --- УГ1д --- УГ9д, УГ4д УГ3д |
--- --- 0,0022 --- 0,006 - 0,008 0,016 |
0,004 0,008 0,012 0,016 0,03 0,05 |
--- --- 5,5 --- 3,5 – 5 3 |
| V | 326,770 |
0,005 - 0,01 0,01 - 0,02 0,02 - 0,05 0,05 - 0,1 0,1 - 0,2 0,2 - 0,5 0,5 - 1,0 |
УГ2д --- --- УГ4д, УГ1д УГ9д УГ7д, УГ5д, УГ6д УГ3д |
0,00005 --- --- 0,002 0,0005 0,001 - 0,003 0,002 |
0,002 0,004 0,008 0,012 0,016 0,03 0,05 |
40 --- --- 60 32 10 – 30 25 |
| W | 202,999 |
0,02 - 0,05 0,05 - 0,1 0,1 - 0,2 0,2 - 0,5 0,5 - 1,0 1,0 - 2,0 |
--- --- УГ4д, УГ6д УГ7д, УГ5д УГ3д УГ9д |
--- --- 0,003 - 0,006 0,006 0,015 0,03 |
0,008 0,012 0,020 0,03 0,06 0,12 |
--- --- 3 – 6,5 5 4 4 |
Пояснение.
Случайная погрешность определения массовых долей элементов на Искролайн 100 оценивалась по формуле:
ε = 3 х σАС
где: σАС – СКО значения аналитического сигнала на длине волны аналитической линии (за вычетом значения фона).

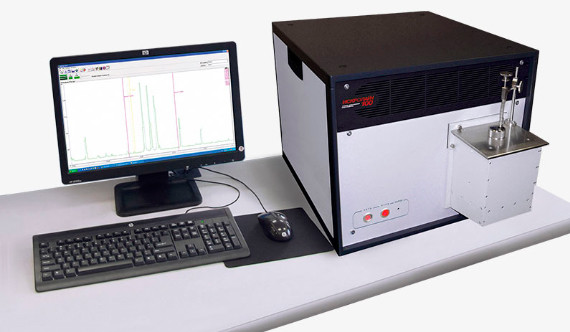

Настольный спектрометр для анализа металлов и сплавов ИСКРОЛАЙН 100
