Плотномеры жидкостей: виды, принцип работы и применение

Введение

Плотность — одна из ключевых физических характеристик вещества. При работе с жидкостями точное определение плотности играет важную роль в промышленности, науке, лабораторной практике и быту. Для измерения плотности жидкостей используются специальные приборы — плотномеры (или денситометры). В этой статье мы рассмотрим основные типы плотномеров, их устройство, принцип действия и области применения.

---

Что такое плотномер?

Плотномер жидкости — это прибор, предназначенный для измерения массы жидкости на единицу её объема, то есть плотности (ρ), которая выражается в кг/м³ или г/см³.

Измерение плотности позволяет:

• Контролировать качество сырья и готовой продукции;
• Определять концентрацию растворов;
• Управлять технологическими процессами;
• Выявлять примеси и отклонения состава.

---

Типы плотномеров и их принцип работы

Существует несколько основных видов плотномеров, которые отличаются по конструкции и методам измерения:

1. Ареометры

Это самые простые и распространённые приборы для измерения плотности жидкостей. Ареометр представляет собой стеклянную трубку с грузом внизу и шкалой наверху.

Принцип работы:

Ареометр плавает в исследуемой жидкости. Чем выше плотность жидкости, тем выше поднимается ареометр над поверхностью. По глубине его погружения определяют плотность по шкале.

Разновидности ареометров:

• Лактометр — для молока.
• Спиртомер — для определения содержания алкоголя.
• Аккумуляторный ареометр — для проверки электролита в аккумуляторах.

Преимущества:

• Дешёвый и простой в использовании.
• Не требует питания.

Недостатки:

• Малая точность.
• Зависимость от температуры.
• Требует чистой и спокойной жидкости.

---

2. Вибрационные плотномеры

Вибрационные плотномеры — это современные приборы для измерения плотности жидкостей, основанные на изменении частоты колебаний чувствительного элемента под действием плотности среды. Они широко используются в нефтегазовой, химической, пищевой и других отраслях промышленности благодаря высокой точности и возможности интеграции в автоматизированные системы.

Что такое вибрационный плотномер?

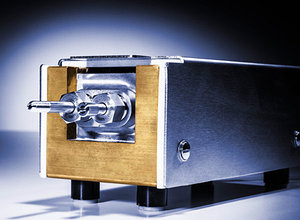

Вибрационный плотномер — это тип плотномера жидкости , в котором измеряется плотность вещества по изменению резонансной частоты вибрирующего элемента (чаще всего U-образной трубки), заполненного исследуемой жидкостью.

Принцип работы

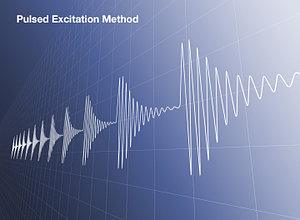

Чувствительный элемент — обычно кварцевая или металлическая трубка — приводится в колебательное движение с помощью электромагнитного привода. При заполнении трубки жидкостью её масса изменяется, что влияет на частоту колебаний. Чем выше плотность жидкости , тем ниже резонансная частота. Это значение преобразуется в цифровой сигнал и выводится как значение плотности (в кг/м³ или г/см³).

Преимущества вибрационных плотномеров

1. Высокая точность измерений (до 0.000005 г/cм³).
2. Широкий диапазон измеряемых плотностей .
3. Работа в реальном времени .
4. Минимальное обслуживание .
5. Устойчивость к загрязнениям и агрессивным средам .
6. Простота интеграции в технологические линии .

---

Области применения

Вибрационные плотномеры применяются там, где требуется точный контроль плотности жидкостей :

• Нефтяная и газовая промышленность : измерение плотности нефти, дизельного топлива, бензина.
• Химическая промышленность : определение концентрации растворов, кислот, щелочей.
• Пищевая промышленность : анализ сахара в соках, жира в молоке, алкоголя в напитках.
• Фармацевтика : контроль состава жидких препаратов.
• Энергетика : мониторинг масел и теплоносителей.

---

Связанные стандарты и нормативы

Для обеспечения надёжности, точности и совместимости вибрационных плотномеров применяются следующие международные и национальные стандарты:

Стандарт	Описание
ASTM D4052	Standard test method for density, relative density, and API gravity of Liquids by digital density meter
ГОСТ 30803-2019	Нефть и нефтепродукты. Измерение плотности вибрационными плотномерами.
ISO 12185:1996	Crude petroleum and petroleum products — Determination of density — Oscillating U-tube method.
СТБ ISO 12185-2011	Белорусский аналог ISO 12185:1996 — распространяется на сырую нефть и нефтепродукты, содержит методику измерения плотности с использованием вибрационного U-образного метода.
СТБ 1441-2004	Нефть и нефтепродукты. Методы определения плотности— также предусматривает применение вибрационных методов.

Эти стандарты регламентируют методики и интерпретации результатов работы вибрационных плотномеров , особенно в условиях нефтегазовой отрасли.

---

Современные модели и производители

На рынке представлено множество моделей вибрационных плотномеров от ведущих производителей, таких как:

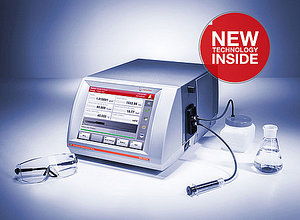

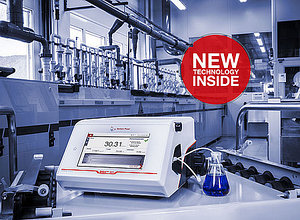

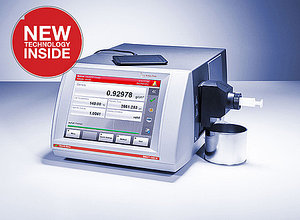

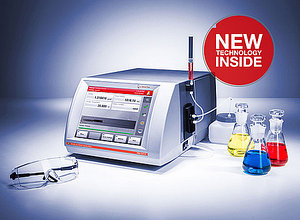

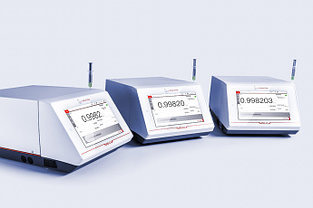

Anton Paar DMA 1001, 4101, 4501, 5001

Kem Kyoto DA 640, 645, 650

Mettler Toledo Excellence, EasyPlus и т.д.



---

3. Гидростатические плотномеры

Работают на основе закона Архимеда — измеряют выталкивающую силу, действующую на тело, погружённое в жидкость.

Принцип работы:

Одна камера заполнена эталонной жидкостью, другая — исследуемой. Сравнивая давление или уровень в обеих камерах, можно определить плотность.

Преимущества:

• Высокая стабильность показаний.
• Подходят для агрессивных сред.

Недостатки:

• Сложная конструкция.
• Зависимость от внешних условий (температура, давление).

---

4. Радиоизотопные плотномеры

Применяются в условиях, где контакт с жидкостью невозможен. Используют радиоактивное излучение, которое ослабляется при прохождении через вещество.

Принцип работы:

Источник гамма-излучения и детектор размещены по разные стороны ёмкости с жидкостью. Интенсивность излучения, достигающего детектора, зависит от плотности вещества.

Преимущества:

• Бесконтактное измерение.
• Подходит для вязких и агрессивных жидкостей.

Недостатки:

• Высокие требования к безопасности.
• Строгое лицензирование.
• Высокая стоимость.

---

5. Ультразвуковые плотномеры

Измеряют скорость распространения ультразвуковых волн в жидкости. Плотность связана со скоростью звука в веществе.

Преимущества:

• Бесконтактный метод.
• Возможность работы в сложных условиях.

Недостатки:

• Ограниченная точность.
• Чувствительность к наличию пузырьков воздуха и загрязнений.

---

Области применения плотномеров

Область	Пример использования
Нефтяная и газовая промышленность	Измерение плотности нефти, дизельного топлива, бензина
Химическая промышленность	Контроль концентрации растворов, кислот, щелочей
Пищевая промышленность	Определение сахара в соках, жира в молоке, алкоголя в напитках
Медицина и лаборатории	Анализ мочи, крови, растворов
Автомобильная промышленность	Проверка плотности электролита в аккумуляторах

---



Плотномеры жидкостей — это незаменимые инструменты в самых разных областях. От выбора типа устройства зависит точность измерений, удобство эксплуатации и экономическая эффективность. Современные технологии позволяют создавать всё более точные и компактные приборы, что делает их доступными как для крупных предприятий, так и для малого бизнеса и даже бытового использования.

Выбор подходящего плотномера зависит от характера жидкости, необходимой точности, условий окружающей среды и требований к автоматизации процесса.
